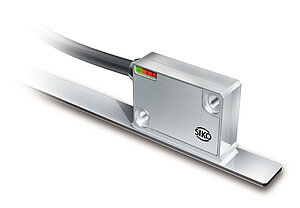

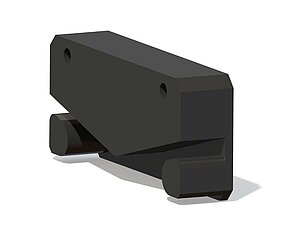

Sensor magnético LE100/1
Incremental, interfaz analógico 1 V<sub>SS</sub>
- Precisión de repetición máx. ±1 μm
- Indicador LED de estado
- Trabaja con cinta magnética MB100/1
- Trabaja con anillo de cinta magnética MBR100
- Distancia de lectura ≤ 0.4 mm
- Período de señales 1000 μm
- Conexión de salida sin/cos 1 VSS
- Robusta carcasa de metal
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Carcasa
fundición inyectada de cinc/aluminio
forma constructiva M
fundición inyectada de cinc
forma constructiva ZM
Distancia lectura sensor/cinta
0.1 … 0.4 mm
señal de referencia O, IA, ID
0.1 … 0.2 mm
señal de referencia RB, RD
Distancia lectura sensor/anillo
0.1 … 0.4 mm
señal de referencia O, IA, ID
0.1 … 0.2 mm
señal de referencia RB, RD
Cubierta del cable
PUR, apto para cadenas de arrastre
6, 8 conductores ø5-0.4 mm
Radio de flexión cable
5x diámetro del cable
estático
7.5x diámetro del cable
dinámico
Vida media del cable
>5
Ciclos de molino
en las siguientes condiciones de ensayo:
Característica
Característica
Complemento
Tensión de servicio
10.5 … 30 V DC
protegido frente a un cambio de polaridad
5 V DC ±5 %
no protegido frente a un cambio de polaridad
Absorción de corriente
<25
mA
a 24 V DC
<50
mA
a 5 V DC
Señales de salida
sen, /sen, cos/cos, índice, /index
Tensión de salida
1 VPP ±10 %
con 0 … 70 °C
120 Ω resistencia terminal
Impedancia de salida
0
Ω
(Rcarga >75 Ω)
a prueba de cortocircuitos
Período de señales
1000
µm
Tensión offset
2.5 V, ±100 mV
valor medio seno/coseno de GND (10.5 … 30 V DC)
UB/2 ±100 mV
valor medio seno/coseno de GND (5 V DC)
Posición de fase
90°±1°, ±3° (20 kHz)
sen/cos
45
°
sen/cos
la señal de refrencia es simétrica en el punto de intersección positivo de las señales sin/cos (fase 45°)
Requerimiento en tiempo real
emisión de señales proporcional a la velocidad
Tipo de conexión
extremo de cable abierto
conector de enchufe
7/8 polos
Indicación dada por una señal
E: tensión de referencia 2.5 V
F: 1 VSS ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (25 kHz)
X: 1 VSS
F: 1 VSS ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (25 kHz)
X: 1 VSS
Característica
Característica
Complemento
Desviación de la linealidad
±2
µm
con TU = 20 °C
distancia de lectura Sensor/cinta 0.2 mm
Precisión de repetición
1
µm
Gama de medición
∞
Velocidad periférica
≤20
m/s
sen/cos
Velocidad de desplazamiento
≤20
m/s
sen/cos
Característica
Característica
Complemento
Temperatura ambiente
-10 … 70 °C
Temperatura de almacenamiento
-30 … 80 °C
Humedad relativa del aire
100
%
formación de rocío permitida
CEM
EN 61000-6-2
resistencia a las inmisiones / inmisión
EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
IP67
EN 60529
Resistencia a choques
500 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
200 m/s2, 50 Hz … 2 kHz
EN 60068-2-6
Más informaciones
asignación de pines
sin señal de referencia
|
Señal |
E1 |
E6X |
|
GND |
negro |
1 |
|
sin |
rojo |
2 |
|
/sin |
naranja |
3 |
|
cos |
amarillo |
4 |
|
/cos |
verde |
5 |
|
+UB |
marrón |
6 |
|
nc |
7 |
con señal de referencia
|
Señal |
E1 |
E6X |
|
sin |
rojo |
1 |
|
cos |
amarillo |
2 |
|
index |
azul |
3 |
|
+UB |
marrón |
4 |
|
GND |
negro |
5 |
|
/sin |
naranja |
6 |
|
/cos |
verde |
7 |
|
/index |
violeta |
8 |
Observación de montaje
En los sistemas con puntos de referencia en la cinta magnética, por favor, prestar atención a la orientación correcta del sensor y cinta (ver imagen).
|
Señal de referencia |
O, I |
R |
|
A, Distancia de lectura sensor/cinta |
≤0.4 mm |
≤0.2 mm |
|
B, desplazamiento lateral |
±2 mm |
±0.5 mm |
|
C, Error de alineación |
±3° |
±3° |
|
D, Inclinación longitudinal |
±1° |
±1° |
|
E, Inclinación lateral |
±3° |
±3° |
|
3 |
2 |
2 |
Representación simbólica del sensor
Representación simbólica del sensor
Componente del sistema
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Tensión de servicio
10
modelo
M
Tipo de conexión
E1
Longitud cable
1.0
1.0
20.0 mm, en pasos de 1 mm
señal de referencia
O
señal de índice cada 1 mm
señal de índice cada 1 mm
Volumen de suministro
- LE100/1
- Set de fijación
- Instrucciones breves
