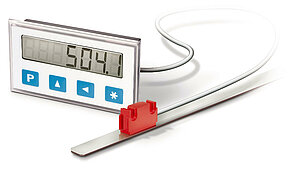

Visualizzatore di quote MA503/2
Quasi-assoluto, display a LCD indipendente dalla rete, precisione di visualizzazione 10 μm
- Max. precisione di visualizzazione 10 μm o 1/64 pollici
- Ripetibilità max. ±0.01 mm
- LCD Low Power con funzione decimale e frazione di pollici
- Distanza di lettura ≤2 mm
- Funzioni dimensione incrementale e reset
- Immissione diretta valore di riferimento/offset
- Memoria con batteria tampone
- Funzionamento a batteria
- Sensore MS500H innestabile
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Modello corpo
corpo da implementare, materiale sintetico
Sezione pulsantiera 92+0.8 x 45+0.6
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
3
V DC
protezione da inversione di polarità
Corrente assorbita
~220
µA
con 3 V DC
Visualizzazione/Range di visualizzazione
LCD low power, alto ~13 mm
decimale fino a 10 µm, frazione di pollici con 1/64 Inch
-1999999 … 1999999
Monitoraggio batteria
<1.1
V
simbolo batteria scarica
Tipo di connessione
vano portabatterie integrato
alimentazione
Caratteristica
Dati tecnici
Integrazione
Risoluzione
0.01
mm
,
0.05
,
0.1
,
1
indicatore angolare programmabile
0.01
,
1/16 in
,
1/32 in
,
1/64 in
in
Precisione di sistema
±(0.1 + 0.01 x L) mm, L in m
a TU = 20 °C
±(0.05 + 0.01 x L) mm, L in m
a TU = 20 °C
opzionale
Ripetibilità
±0.01
mm
±1 digit
Velocità di traslazione
≤5
m/s
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
0 … 60 °C
Temperatura di stoccaggio
-10 … 70 °C
Umidità relativa dell'aria
≤95
%
condensazione non ammessa
CEM
EN 61000-6-2
immunità / immissione
EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
IP40 apparecchiatura completa
EN 60529
IP54 sul lato frontale
EN 60529
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Volume di fornitura
- MA503/2
- Istruzioni per il montaggio
