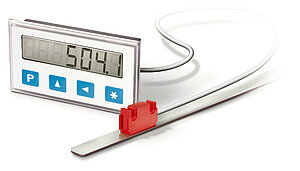

Indicador de medición MA503/2
Pantalla LCD cuasi-absoluta, independiente de la red, precisión de indicación 10 μm
- Máx. precisión de indicación 10 μm o 1/64 pulgadas
- Precisión de repetición máx. ±0.01 mm
- Low Power LCD con función decimal y fracción de pulgadas
- Distancia de lectura ≤2 mm
- Función de reset y de dimensionado incremental
- Entrada directa del valor de referencia / offset
- Memoria con batería tampón
- Servicio de batería
- Sensor MS500H enchufable
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Forma constructiva carcasa
carcasa de montaje, plástico
Sección del cuadro de distribución 92+0.8 x 45+0.6
Característica
Característica
Complemento
Tensión de servicio
3
V DC
protegido frente a un cambio de polaridad
Absorción de corriente
~220
µA
a 3 V DC
Indicación/gamadeindicación
LCD de bajo consumo, ~13 mm de altura
decimal hasta 10 µm, fracción de pulgadas hasta 1/64 pulgadas
-1999999 … 1999999
Supervisión de la batería
<1.1
V
símbolo de batería baja
Tipo de conexión
compartimento de baterías integrado
suministro
Característica
Característica
Complemento
Resolución
0.01
mm
,
0.05
,
0.1
,
1
indicador angular programable
0.01
,
1/16 in
,
1/32 in
,
1/64 in
in
Precisión del sistema
±(0.1 + 0.01 x L) mm, L en m
con TU = 20 °C
±(0.05 + 0.01 x L) mm, L en m
con TU = 20 °C
opcional
Precisión de repetición
±0.01
mm
±1 dígito
Velocidad de desplazamiento
≤5
m/s
Característica
Característica
Complemento
Temperatura ambiente
0 … 60 °C
Temperatura de almacenamiento
-10 … 70 °C
Humedad relativa del aire
≤95
%
formación de rocío no permitida
CEM
EN 61000-6-2
resistencia a las inmisiones / inmisión
EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
IP40 aparato total
EN 60529
IP54 en el lado frontal
EN 60529
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Volumen de suministro
- MA503/2
- Instrucciones de montaje
