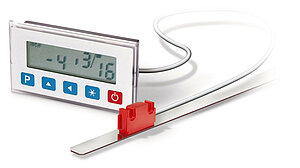

Indicador de medición MA504/1
Pequeña pantalla LCD independiente de la red cuasi absoluta
- Precisión de indicación máx. 10 μm
- Precisión de repetición máx. ±0.01 mm
- Lowest-Power-LCD
- Indicación métrica o decimal-pulgadas
- Función de reset y de dimensionado incremental
- Entrada directa del valor de referencia / offset
- Memoria con batería tampón
- Servicio de batería
- Sensor MS500H enchufable
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Forma constructiva carcasa
carcasa de montaje, plástico
Sección del cuadros de distribución 67+3 x 33.5+0.3
Característica
Característica
Complemento
Tensión de servicio
3
V DC
Absorción de corriente
~150
µA
a 3 V DC
Indicación/gamadeindicación
LCD de bajo consumo, ~11 mm de altura
decimal hasta 10 µm
-999999 … 999999
Supervisión de la batería
~2.4
V DC
símbolo de batería baja
Tipo de conexión
compartimento de baterías integrado
suministro
Característica
Característica
Complemento
Resolución
0.01
mm
,
0.05
,
0.1
,
1
indicador angular programable
0.001
,
0.01
in
Precisión del sistema
±(0.1 + 0.01 x L) mm, L en m
con TU = 20 °C
±(0.05 + 0.01 x L) mm, L en m
con TU = 20 °C
opcional
Precisión de repetición
±0.01
mm
±1 dígito
Velocidad de desplazamiento
≤5
m/s
Característica
Característica
Complemento
Temperatura ambiente
0 … 60 °C
Temperatura de almacenamiento
-10 … 70 °C
Humedad relativa del aire
≤95
%
formación de rocío no permitida
CEM
EN 61000-6-2
resistencia a las inmisiones / inmisión
EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
IP40 aparato total
EN 60529
IP54 en el lado frontal
EN 60529
Pedido
Volumen de suministro
- MA504/1
- Instrucciones de montaje
