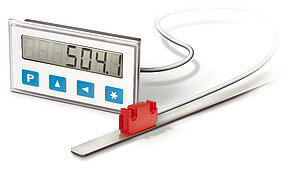

Messanzeige MA503/2
quasi-absolut, netzunabhängiges LCD-Display, Anzeigegenauigkeit 10 μm
- max. Anzeigegenauigkeit 10 μm bzw. 1/64 inch
- Wiederholgenauigkeit max. ±0.01 mm
- Low Power LCD mit Dezimal- und Bruch-Inch-Funktion
- Leseabstand ≤2 mm
- Kettenmaß- und Resetfunktion
- Direkteingabe Referenz-/ Offsetwert
- batteriegepufferter Speicher
- Batteriebetrieb
- Sensor MS500H steckbar
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Bauform Gehäuse
Einbaugehäuse, Kunststoff
Schalttafelausschnitt 92+0.8 x 45+0.6
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
3
V DC
verpolsicher
Stromaufnahme
~220
µA
bei 3 V DC
Anzeige/Anzeigenbereich
Low-Power LCD, ~13 mm hoch
dezimal bis 10 µm, Bruch-Inch bei 1/64 Inch
-1999999 … 1999999
Batterieüberwachung
<1.1
V
Low-Batt Symbol
Anschlussart
integriertes Batteriefach
Versorgung
Merkmal
Technische Daten
Ergänzung
Auflösung
0.01
mm
,
0.05
,
0.1
,
1
Winkelanzeige programmierbar
0.01
,
1/16 in
,
1/32 in
,
1/64 in
in
Systemgenauigkeit
±(0.1 + 0.01 x L) mm, L in m
bei TU = 20 °C
±(0.05 + 0.01 x L) mm, L in m
bei TU = 20 °C
optional
Wiederholgenauigkeit
±0.01
mm
±1 Digit
Verfahrgeschwindigkeit
≤5
m/s
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
0 … 60 °C
Lagertemperatur
-10 … 70 °C
relative Luftfeuchtigkeit
≤95
%
Betauung nicht zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP40 Gesamtgerät
EN 60529
IP54 frontseitig
EN 60529
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Lieferumfang
- MA503/2
- Montageanleitung
