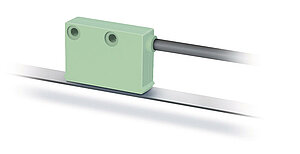

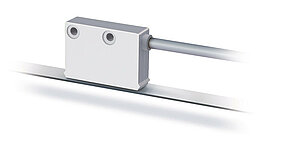

Sensore magnetico MSK4000
Sensore compatto, incrementale, interfaccia digitale, distanza di lettura 20 mm
- Max. risoluzione 0.25 mm
- Ripetibilità ±2 incrementi (max. ±0.5 mm)
- Funziona con banda magnetica MB4000
- Distanza di lettura ≤20 mm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Corpo
materiale sintetico ABS grigio
Distanza di lettura sensore/banda
5 … 20 mm
Guaina di protezione per cavi
PUR, adatto per catene portacavi
4 fili ø4.4-0.4 mm; 6, 8 fili ø5-0.4 mm
Raggio di curvatura
5x diametro cavo
statico
7.5x diametro cavo
dinamico
Durata cavo
>5
Cicli del mulino
con le seguenti condizioni di prova:
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
protezione da inversione di polarità
5 V DC ±5 %
senza protezione da inversione di polarità
Corrente assorbita
<50
mA
PP, senza carico
<25
mA
LD
Circuito di uscita
PP, LD (RS422), TTL
Segnali di uscita
A, /A, B, /B, I, /I
sfasato di 90°
Livello del segnale in uscita high
UB - 2.5 V
PP
specifico RS422
LD
>2.4
V
TTL
Livello del segnale in uscita low
<0.8
V
PP
specifico RS422
LD
<0.4
V
TTL
Latenza
1.5
µs
Larghezza di impulso segnale di riferimento
1
Incremento(i)
Elaborazione real-time
output segnali proporzionale a velocità
Tipo di connessione
estremità del cavo aperta
connettore
a 7 o 8 poli
Rappresentazioni grafiche dei segnali
Nota
Lo stato logico dei segnali A e B non è definito in rapporto al segnale di indice I o al segnale di riferimento R. Esso può quindi discostare dalla rappresentazione grafica del segnale.
Caratteristica
Dati tecnici
Integrazione
Risoluzione
0.25
mm
,
0.5
,
1
,
2
mm
Precisione di sistema
±2
mm
a TU = 20 °C
l’errore di lunghezza dipende dalla situazione di montaggio
Ripetibilità
±2
Incremento(i)
Range di misura
∞
Velocità di traslazione
≤15
m/s
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-10 … 70 °C
Temperatura di stoccaggio
-30 … 80 °C
Umidità relativa dell'aria
100
%
condensazione ammessa
CEM
EN 61000-6-2
immunità / immissione
EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
IP67
EN 60529
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Ulteriori informazioni
piedinatura
non invertito
|
Segnale |
E1 |
E6X |
|
GND |
nero |
1 |
|
+UB |
marrone |
2 |
|
A |
rosso |
3 |
|
B |
arancione |
4 |
|
nc |
5 |
|
|
nc |
6 |
|
|
nc |
7 |
invertito
|
Segnale |
E1 |
E6X |
|
A |
rosso |
1 |
|
B |
arancione |
2 |
|
nc |
3 |
|
|
+UB |
marrone |
4 |
|
GND |
nero |
5 |
|
/A |
giallo |
6 |
|
/B |
verde |
7 |
Invertito con segnale di riferimento
|
Segnale |
E1 |
E6X |
|
A |
rosso |
1 |
|
B |
arancione |
2 |
|
I |
blu |
3 |
|
+UB |
marrone |
4 |
|
GND |
nero |
5 |
|
/A |
giallo |
6 |
|
/B |
verde |
7 |
|
/I |
viola |
8 |
Istruzioni di montaggio
|
A, distanza di lettura sensore/banda |
5 … 20 mm |
|
B, spostamento laterale |
±5 mm |
|
C, disassamento |
±10° |
|
D, inclinazione longitudinale |
±3° |
|
E, inclinazione laterale |
±3° |
Rappresentazione simbolica
Componente di sistema
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Tensione di esercizio
4
Aumentando la lunghezza del cavo bisogna tenere conto della conseguente perdita di tensione. Ciò va considerato nel progetto elettrico.
Tipo di connessione
E1
Lunghezza cavo
01.0
01.0
20 m, ad incrementi di 1 m
Circuito di uscita
PP
solo con tensione di esercizio 4
solo con segnale di uscita I
solo con segnale di uscita NI
segnale di uscita
NI
non per circuito di uscita TTL
segnale di riferimento
O
solo con segnale di uscita I
Risoluzione
0.25
in mm
Volume di fornitura
- MSK4000
- Set di fissaggio
- Istruzioni per il montaggio
