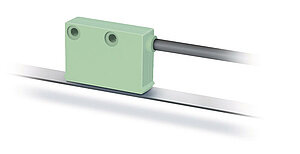

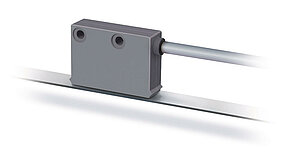

Sensore magnetico MSK400/1
Sensore compatto, incrementale, interfaccia digitale, risoluzione 1 mm
- Max. risoluzione 1 mm
- Ripetibilità ±1 incremento
- Funziona con banda magnetica MB400
- Distanza di lettura ≤4 mm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Corpo
materiale sintetico bianco
Distanza di lettura sensore/banda
0.1 … 4 mm
Guaina di protezione per cavi
PUR, adatto per catene portacavi
4 fili ø4.4-0.4 mm
Raggio di curvatura
5x diametro cavo
statico
7.5x diametro cavo
dinamico
Durata cavo
>5
Cicli del mulino
con le seguenti condizioni di prova:
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
protezione da inversione di polarità
Corrente assorbita
<20
mA
senza carico
Circuito di uscita
PP
Segnali di uscita
A, B
sfasato di 90°
Livello del segnale in uscita high
>UB - 3.5 V
Livello del segnale in uscita low
<2
V
Latenza
1.5
µs
Elaborazione real-time
output segnali proporzionale a velocità
Tipo di connessione
estremità del cavo aperta
connettore
a 7 poli
Rappresentazioni grafiche dei segnali
Caratteristica
Dati tecnici
Integrazione
Risoluzione
1
mm
con analisi quadrupla
Precisione di sistema
±(1 + 0.03 x L) mm, L in m
a TU = 20 °C
Ripetibilità
±1
mm
Range di misura
∞
Velocità di traslazione
≤10
m/s
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-10 … 70 °C
Temperatura di stoccaggio
-30 … 80 °C
Umidità relativa dell'aria
100
%
condensazione ammessa
CEM
EN 61000-6-2
immunità / immissione
EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
IP67
EN 60529
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Ulteriori informazioni
piedinatura
non invertito
|
Segnale |
E1 |
E6X |
|
GND |
nero |
1 |
|
A |
rosso |
2 |
|
B |
arancione |
3 |
|
nc |
4 |
|
|
+UB |
marrone |
5 |
|
nc |
6 |
|
|
nc |
7 |
|
|
"Schermo " |
bianco |
Istruzioni di montaggio
|
A, distanza di lettura sensore/banda |
≤4 mm |
|
B, spostamento laterale |
±2 mm |
|
C, disassamento |
±3° |
|
D, inclinazione longitudinale |
±3° |
|
E, inclinazione laterale |
±3° |
Rappresentazione simbolica
Componente di sistema
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Tipo di connessione
E1
Lunghezza cavo
02.0
02.0
20 m, ad incrementi di 1 m
Volume di fornitura
- MSK400/1
- Set di fissaggio
- Istruzioni per il montaggio
