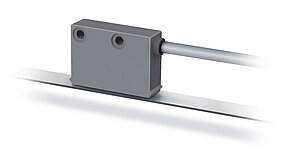

磁性传感器 MSK400/1
紧密型传感器,增量式,数字接口,分辨率 1 毫米- 最大分辨率为 1 毫米
- 重复性精度 ±1 增量式
- 与 MB400 磁栅尺配合使用
- 读取距离 ≤4 mm
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳
 白色塑料
传感器/尺的读取距离
0.1 … 4 mm
电缆护套
 聚氨酯,适用拖链
4-芯线式 ø4.4-0.4 mm
电缆曲率半径
 5x 电缆直径
静态的
 7.5x 电缆直径
动态的
电缆寿命
>5
 米尔循环
测试条件如下:
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
反极性保护
电流消耗
<20
 mA
无负载
输出电路
 PP
输出信号
A, B
90° 相位移
高的输出信号电平
>UB - 3.5 V
低的输出信号电平
<2
 V
反应时间
1.5
 µs
实时性要求
 与速度成比例的信号输出
连接方式
 开放的电缆末端
 插拔连接器
7 针
信号图
特征
技术数据
内容补充
分辨率
1
 mm
在4倍评估条件下
系统精确度
±(1 + 0.03 x L) 毫米, L 单位米
 在 TU = 20 °C 时
重复精度
±1
 mm
测量范围
∞
行进速度
≤10
 m/s
特征
技术数据
内容补充
环境温度
-10 … 70 °C
储存温度
-30 … 80 °C
相对湿度
100
 %
允许凝露
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
 IP67
按照 EN 60529 标准
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
非反相的
信号符标 |
E1 |
E6X |
GND |
黑色 |
1 |
A |
红色 |
2 |
B |
橙色 |
3 |
nc |
4 |
|
+UB |
棕色 |
5 |
nc |
6 |
|
nc |
7 |
|
"屏幕 " |
白色 |
安装提示
A, 传感器/尺的读取间距 |
≤4 mm |
B, 横向偏移 |
±2 mm |
C, 同心度偏差 |
±3° |
D, 纵向斜度 |
±3° |
E, 横向斜度 |
±3° |
符号显示
系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
连接方式
E1
电缆长度
02.0
02.0
20 m, 最小增量 1 m

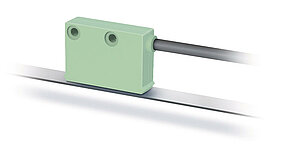

类似产品
供货范围
- MSK400/1
- 紧固套件
- 安装指南
