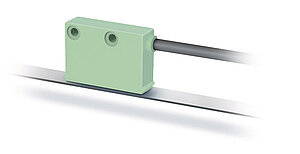

Magnetsensor MSK400/1
Kompaktsensor, inkremental, digitale Schnittstelle, Auflösung 1mm
- max. Auflösung 1 mm
- Wiederholgenauigkeit ±1 Inkrement
- arbeitet mit Magnetband MB400
- Leseabstand ≤4 mm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Kunststoff weiß
Leseabstand Sensor/Band
0.1 … 4 mm
Kabelmantel
PUR, schleppkettentauglich
4-adrig ø4.4-0.4 mm
Biegeradius Kabel
5x Kabeldurchmesser
statisch
7.5x Kabeldurchmesser
dynamisch
Lebensdauer Kabel
>5
Mio. Zyklen
bei folgenden Testbedingungen:
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
verpolsicher
Stromaufnahme
<20
mA
unbelastet
Ausgangsschaltung
PP
Ausgangssignale
A, B
90° phasenverschoben
Ausgangssignalpegel high
>UB - 3.5 V
Ausgangssignalpegel low
<2
V
Latenzzeit
1.5
µs
Echtzeitanforderung
geschwindigkeitsproportionale Signalausgabe
Anschlussart
offenes Kabelende
Steckverbinder
7-polig
Signalbilder
Merkmal
Technische Daten
Ergänzung
Auflösung
1
mm
bei 4-fach Auswertung
Systemgenauigkeit
±(1 + 0.03 x L) mm, L in m
bei TU = 20 °C
Wiederholgenauigkeit
±1
mm
Messbereich
∞
Verfahrgeschwindigkeit
≤10
m/s
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-10 … 70 °C
Lagertemperatur
-30 … 80 °C
relative Luftfeuchtigkeit
100
%
Betauung zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP67
EN 60529
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
nicht invertiert
|
Signal |
E1 |
E6X |
|
GND |
schwarz |
1 |
|
A |
rot |
2 |
|
B |
orange |
3 |
|
nc |
4 |
|
|
+UB |
braun |
5 |
|
nc |
6 |
|
|
nc |
7 |
|
|
Schirm |
weiß |
Montagehinweis
|
A, Leseabstand Sensor/Band |
≤4 mm |
|
B, seitlicher Versatz |
±2 mm |
|
C, Fluchtungsfehler |
±3° |
|
D, Längsneigung |
±3° |
|
E, Seitenneigung |
±3° |
Darstellung symbolisch
Systemkomponente
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Anschlussart
E1
Kabellänge
02.0
02.0
20 m, in 1 m Schritten
Lieferumfang
- MSK400/1
- Befestigungsset
- Montageanleitung
