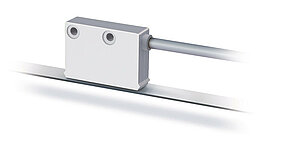

Magnetsensor MSK4000
Kompaktsensor, inkremental, digitale Schnittstelle, Leseabstand 20 mm
- max. Auflösung 0.25 mm
- Wiederholgenauigkeit ±2 Inkremente (max. ±0.5 mm)
- arbeitet mit Magnetband MB4000
- Leseabstand ≤20 mm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Kunststoff ABS grau
Leseabstand Sensor/Band
5 … 20 mm
Kabelmantel
PUR, schleppkettentauglich
4-adrig ø4.4-0.4 mm; 6, 8-adrig ø5-0.4 mm
Biegeradius Kabel
5x Kabeldurchmesser
statisch
7.5x Kabeldurchmesser
dynamisch
Lebensdauer Kabel
>5
Mio. Zyklen
bei folgenden Testbedingungen:
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
verpolsicher
5 V DC ±5 %
nicht verpolsicher
Stromaufnahme
<50
mA
PP, unbelastet
<25
mA
LD
Ausgangsschaltung
PP, LD (RS422), TTL
Ausgangssignale
A, /A, B, /B, I, /I
90° phasenverschoben
Ausgangssignalpegel high
UB - 2.5 V
PP
RS422 spezifisch
LD
>2.4
V
TTL
Ausgangssignalpegel low
<0.8
V
PP
RS422 spezifisch
LD
<0.4
V
TTL
Latenzzeit
1.5
µs
Pulsbreite Referenzsignal
1
Inkrement(e)
Echtzeitanforderung
geschwindigkeitsproportionale Signalausgabe
Anschlussart
offenes Kabelende
Steckverbinder
7/8-polig
Signalbilder
Hinweis
Der logische Zustand der Signale A und B ist in Bezug auf das Indexsignal I bzw. Referenzsignal R nicht definiert. Er kann vom Signalbild abweichen.
Merkmal
Technische Daten
Ergänzung
Auflösung
0.25
mm
,
0.5
,
1
,
2
mm
Systemgenauigkeit
±2
mm
bei TU = 20 °C
längenabhängiger Fehler ist abhängig von der Montagesituation
Wiederholgenauigkeit
±2
Inkrement(e)
Messbereich
∞
Verfahrgeschwindigkeit
≤15
m/s
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-10 … 70 °C
Lagertemperatur
-30 … 80 °C
relative Luftfeuchtigkeit
100
%
Betauung zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP67
EN 60529
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
nicht invertiert
|
Signal |
E1 |
E6X |
|
GND |
schwarz |
1 |
|
+UB |
braun |
2 |
|
A |
rot |
3 |
|
B |
orange |
4 |
|
nc |
5 |
|
|
nc |
6 |
|
|
nc |
7 |
invertiert
|
Signal |
E1 |
E6X |
|
A |
rot |
1 |
|
B |
orange |
2 |
|
nc |
3 |
|
|
+UB |
braun |
4 |
|
GND |
schwarz |
5 |
|
/A |
gelb |
6 |
|
/B |
grün |
7 |
invertiert mit Referenzsignal
|
Signal |
E1 |
E6X |
|
A |
rot |
1 |
|
B |
orange |
2 |
|
I |
blau |
3 |
|
+UB |
braun |
4 |
|
GND |
schwarz |
5 |
|
/A |
gelb |
6 |
|
/B |
grün |
7 |
|
/I |
violett |
8 |
Montagehinweis
|
A, Leseabstand Sensor/Band |
5 … 20 mm |
|
B, seitlicher Versatz |
±5 mm |
|
C, Fluchtungsfehler |
±10° |
|
D, Längsneigung |
±3° |
|
E, Seitenneigung |
±3° |
Darstellung symbolisch
Systemkomponente
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Betriebsspannung
4
Bei steigender Kabellänge ist mit Spannungsabfall zu rechnen. Dies ist bei der elektrischen Auslegung zu berücksichtigen.
Anschlussart
E1
Kabellänge
01.0
01.0
20 m, in 1 m Schritten
Ausgangsschaltung
PP
nur mit Betriebsspannung 4
nur bei Ausgangssignal I
nur bei Ausgangssignal NI
Ausgangssignal
NI
nicht bei Ausgangsschaltung TTL
Referenzsignal
O
nur bei Ausgangssignal I
Auflösung
0.25
in mm
Lieferumfang
- MSK4000
- Befestigungsset
- Montageanleitung
