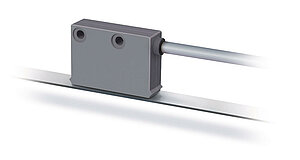

Magnetsensor MSK2000
Kompaktsensor, inkremental, digitale Schnittstelle, Auflösung 0.25 mm
- Auflösung linear 0.25 mm
- Wiederholgenauigkeit ±1 Inkrement
- Betriebsspannung 5 oder 24 V
- arbeitet mit Magnetband MB2000
- Leseabstand ≤10 mm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Kunststoff hellgrün
Leseabstand Sensor/Band
1 … 10 mm
Kabelmantel
PUR, schleppkettentauglich
4-adrig ø4.4-0.4 mm; 6, 8-adrig ø5-0.4 mm
Biegeradius Kabel
5x Kabeldurchmesser
statisch
7.5x Kabeldurchmesser
dynamisch
Lebensdauer Kabel
>5
Mio. Zyklen
bei folgenden Testbedingungen:
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
10 … 30 V DC
verpolsicher
5 V DC ±5 %
nicht verpolsicher
Stromaufnahme
<50
mA
PP, unbelastet
<25
mA
LD
Ausgangsschaltung
PP, LD (RS422)
Ausgangssignale
A, /A, B, /B, I, /I
90° phasenverschoben
Ausgangssignalpegel high
UB - 2.5 V
PP
RS422 spezifisch
LD
Ausgangssignalpegel low
<0.8
V
PP
RS422 spezifisch
LD
Latenzzeit
1.5
µs
Pulsbreite Referenzsignal
1
Inkrement(e)
Echtzeitanforderung
geschwindigkeitsproportionale Signalausgabe
Anschlussart
offenes Kabelende
Steckverbinder
7/8-polig
Signalbilder
Hinweis
Der logische Zustand der Signale A und B ist in Bezug auf das Indexsignal I bzw. Referenzsignal R nicht definiert. Er kann vom Signalbild abweichen.
Merkmal
Technische Daten
Ergänzung
Auflösung
0.25
mm
,
1
mm
Systemgenauigkeit
±(1 + 0.03 x L) mm, L in m
bei TU = 20 °C
Wiederholgenauigkeit
±1
Inkrement(e)
Messbereich
∞
Verfahrgeschwindigkeit
≤25
m/s
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-10 … 70 °C
Lagertemperatur
-30 … 80 °C
relative Luftfeuchtigkeit
100
%
Betauung zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP67
EN 60529
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
nicht invertiert
|
Signal |
E1 |
E6X |
|
GND |
schwarz |
1 |
|
+UB |
braun |
2 |
|
A |
rot |
3 |
|
B |
orange |
4 |
|
nc |
5 |
|
|
nc |
6 |
|
|
nc |
7 |
invertiert
|
Signal |
E1 |
E6X |
|
A |
rot |
1 |
|
B |
orange |
2 |
|
nc |
3 |
|
|
+UB |
braun |
4 |
|
GND |
schwarz |
5 |
|
/A |
gelb |
6 |
|
/B |
grün |
7 |
invertiert mit Referenzsignal
|
Signal |
E1 |
E6X |
|
A |
rot |
1 |
|
B |
orange |
2 |
|
I |
blau |
3 |
|
+UB |
braun |
4 |
|
GND |
schwarz |
5 |
|
/A |
gelb |
6 |
|
/B |
grün |
7 |
|
/I |
violett |
8 |
Montagehinweis
|
A, Leseabstand Sensor/Band |
≤10 mm |
|
B, seitlicher Versatz |
±2 mm (10 mm Band) ±5 mm (20 mm Band) |
|
C, Fluchtungsfehler |
±3° |
|
D, Längsneigung |
±3° |
|
E, Seitenneigung |
±3° |
Darstellung symbolisch
Systemkomponente
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Betriebsspannung
4
Bei steigender Kabellänge ist mit Spannungsabfall zu rechnen. Dies ist bei der elektrischen Auslegung zu berücksichtigen.
Anschlussart
E1
Kabellänge
01.0
01.0
20 m, in 1 m Schritten
Ausgangsschaltung
PP
nur bei Betriebsspannung 4
Ausgangssignal
NI
nur bei Ausgangsschaltung PP
Referenzsignal
O
Auflösung
0.25
in mm
Lieferumfang
- MSK2000
- Befestigungsset
- Montageanleitung
