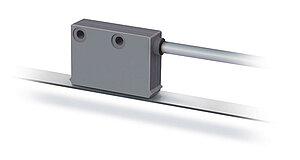

Capteur magnétique MSK2000
Capteur compact, incrémental, interface numérique, résolution 0,25 mm
- Résolution linéaire 0.25 mm
- Précision de reproductibilité ±1 incrément
- Tension de service 5 ou 24 V
- Fonctionne avec bande magnétique MB2000
- Distance de lecture ≤10 mm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Boîtier
plastique vert clair
Entrefer capteur/bande
1 … 10 mm
Gaine de câble
PUR, compatible avec chaîne d'entraînement
4 fils ø4.4-0.4 mm ; 6, 8 fils ø5-0.4 mm
Rayon de flexion câble
5x diamètre de câble
statique
7.5x diamètre de câble
dynamique
Durée de vie câble
>5
Cycles du moulin
pour les conditions de test suivantes :
Caractéristique
Caractéristiques techniques
Complément
Tension de service
10 … 30 V CC
protection contre l'inversion de polarité
5 V CC ±5 %
non protégé contre l'inversion de polarité
Consommation de courant
<50
mA
PP, non chargé
<25
mA
LD
Circuit de sortie
PP, LD (RS422)
Signaux de sortie
A, /A, B, /B, I, /I
phase décalée de 90°
Niveau de signal de sortie high
UB - 2.5 V
PP
RS422 spécifique
LD
Niveau de signal de sortie low
<0.8
V
PP
RS422 spécifique
LD
Temps de latence
1.5
µs
Larg. Impuls. Signal réf.
1
Incrément(s)
Demande temps réel
transmission de signaux proportionnelle à la vitesse
Type de branchement
extrémité de câble ouverte
connecteur
7/8 pôles
Images de signal
Note
L‘état logique des signaux A et B n‘est pas défini en rapport au signal index 1 ou signal de réference R. Il peut être différent de la représentation du signal.
Caractéristique
Caractéristiques techniques
Complément
Résolution
0.25
mm
,
1
mm
Précision du système
±(1 + 0.03 x L) mm, L en m
pour TU = 20 °C
Reproductibilité
±1
Incrément(s)
Plage de mesure
∞
Vitesse de déplacement
≤25
m/s
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-10 … 70 °C
Température de stockage
-30 … 80 °C
Humidité relative
100
%
formation de rosée autorisée
CEM
EN 61000-6-2
résistance aux interférences / nuisances
EN 61000-6-4
perturbation / émission
Type de protection
IP67
EN 60529
Résistance aux chocs
500 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Plus d’informations
affectation des broches
non inversé
|
Signal |
E1 |
E6X |
|
GND |
noir |
1 |
|
+UB |
marron |
2 |
|
A |
rouge |
3 |
|
B |
orange |
4 |
|
nc |
5 |
|
|
nc |
6 |
|
|
nc |
7 |
inversé
|
Signal |
E1 |
E6X |
|
A |
rouge |
1 |
|
B |
orange |
2 |
|
nc |
3 |
|
|
+UB |
marron |
4 |
|
GND |
noir |
5 |
|
/A |
jaune |
6 |
|
/B |
vert |
7 |
Inversé avec signal de référence
|
Signal |
E1 |
E6X |
|
A |
rouge |
1 |
|
B |
orange |
2 |
|
I |
bleu |
3 |
|
+UB |
marron |
4 |
|
GND |
noir |
5 |
|
/A |
jaune |
6 |
|
/B |
vert |
7 |
|
/I |
violet |
8 |
Instruction de montage
|
A, distance de lecture capteur / bande |
≤10 mm |
|
B, décalage latéral |
±2 mm (bande de 10 mm) ±5 mm (bande de 20 mm) |
|
C, défaut d'alignement |
±3° |
|
D, inclinaison longitudinale |
±3° |
|
E, inclinaison latérale |
±3° |
Représentation symbolique
Composant du système
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Tension de service
4
Il faut s'attendre à une chute de tension quand la longueur de câble est plus importante. Ceci doit être pris en compte pour la conception électrique.
Type de branchement
E1
Longueur de câble
01.0
01.0
20 m, par pas de 1 m
Circuit de sortie
PP
uniquement pour tension de service 4
signal de sortie
NI
uniquement pour circuit de sortie PP
signal de référence
O
Résolution
0.25
en mm
Étendue de la livraison
- MSK2000
- Kit de fixation
- Instructions de montage
