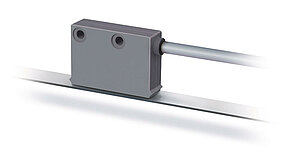

Sensor magnético MSK2000
Sensor compacto, incremental, interfaz digital, resolución 0.25 mm
- Resolución lineal 0.25 mm
- precisión de repetición ±1 incremento
- Tensión de servicio 5 o 24 V
- Trabaja con cinta magnética MB2000
- Distancia de lectura ≤ 10 mm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Carcasa
plástico verde claro
Distancia lectura sensor/cinta
1 … 10 mm
Cubierta del cable
PUR, apto para cadenas de arrastre
4 conductores ø4.4-0.4 mm; 6, 8 conductores ø5-0.4 mm
Radio de flexión cable
5x diámetro del cable
estático
7.5x diámetro del cable
dinámico
Vida media del cable
>5
Ciclos de molino
en las siguientes condiciones de ensayo:
Característica
Característica
Complemento
Tensión de servicio
10 … 30 V DC
protegido frente a un cambio de polaridad
5 V DC ±5 %
no protegido frente a un cambio de polaridad
Absorción de corriente
<50
mA
PP, sin carga
<25
mA
LD
Conexión de salida
PP, LD (RS422)
Señales de salida
A, /A, B, /B, I, /I
90° desplazamiento de fases
Nivel de señal de salida alto
UB - 2.5 V
PP
RS422 específico
LD
Nivel de señal de salida bajo
<0.8
V
PP
RS422 específico
LD
Tiempo de latencia
1.5
µs
Amplitud fase señal de referencia
1
Incremento(s)
Requerimiento en tiempo real
emisión de señales proporcional a la velocidad
Tipo de conexión
extremo de cable abierto
conector de enchufe
7/8 polos
Indicaciones dadas por una señal
Observación
El estado lógico de las señales A y B no está definido respecto a la señal de índice I o la señal de referencia R. Puede desviarse de la imagen de la señal.
Característica
Característica
Complemento
Resolución
0.25
mm
,
1
mm
Precisión del sistema
±(1 + 0.03 x L) mm, L en m
con TU = 20 °C
Precisión de repetición
±1
Incremento(s)
Gama de medición
∞
Velocidad de desplazamiento
≤25
m/s
Característica
Característica
Complemento
Temperatura ambiente
-10 … 70 °C
Temperatura de almacenamiento
-30 … 80 °C
Humedad relativa del aire
100
%
formación de rocío permitida
CEM
EN 61000-6-2
resistencia a las inmisiones / inmisión
EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
IP67
EN 60529
Resistencia a choques
500 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Más informaciones
asignación de pines
no invertido
|
Señal |
E1 |
E6X |
|
GND |
negro |
1 |
|
+UB |
marrón |
2 |
|
A |
rojo |
3 |
|
B |
naranja |
4 |
|
nc |
5 |
|
|
nc |
6 |
|
|
nc |
7 |
invertido
|
Señal |
E1 |
E6X |
|
A |
rojo |
1 |
|
B |
naranja |
2 |
|
nc |
3 |
|
|
+UB |
marrón |
4 |
|
GND |
negro |
5 |
|
/A |
amarillo |
6 |
|
/B |
verde |
7 |
Invertido con señal de referencia
|
Señal |
E1 |
E6X |
|
A |
rojo |
1 |
|
B |
naranja |
2 |
|
I |
azul |
3 |
|
+UB |
marrón |
4 |
|
GND |
negro |
5 |
|
/A |
amarillo |
6 |
|
/B |
verde |
7 |
|
/I |
violeta |
8 |
Observación de montaje
|
A, Distancia de lectura sensor/cinta |
≤10 mm |
|
B, desplazamiento lateral |
±2 mm (10 mm cinta) ±5 mm (20 mm cinta) |
|
C, Error de alineación |
±3° |
|
D, Inclinación longitudinal |
±3° |
|
E, Inclinación lateral |
±3° |
Representación simbólica
Componente del sistema
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Tensión de servicio
4
Es de esperar una caída de tensión al aumentar la longitud del cable. Esto debe tenerse en cuenta en el diseño eléctrico.
Tipo de conexión
E1
Longitud cable
01.0
01.0
20 m, en pasos de 1 m
Conexión de salida
PP
sólo con tensión de servicio 4
señal de salida
NI
sólo con conexión de salida PP
señal de referencia
O
Resolución
0.25
en mm
Volumen de suministro
- MSK2000
- Set de fijación
- Instrucciones de montaje
