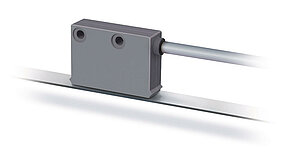

Sensor magnético MSK400/1
Sensor compacto, incremental, interfaz digital, resolución 1mm
- Resolución máx.1 mm
- precisión de repetición ±1 incremento
- Trabaja con cinta magnética MB400
- Distancia de lectura ≤ 4 mm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Carcasa
plástico blanco
Distancia lectura sensor/cinta
0.1 … 4 mm
Cubierta del cable
PUR, apto para cadenas de arrastre
4 conductores ø4.4-0.4 mm
Radio de flexión cable
5x diámetro del cable
estático
7.5x diámetro del cable
dinámico
Vida media del cable
>5
Ciclos de molino
en las siguientes condiciones de ensayo:
Característica
Característica
Complemento
Tensión de servicio
24 V DC ±20 %
protegido frente a un cambio de polaridad
Absorción de corriente
<20
mA
sin carga
Conexión de salida
PP
Señales de salida
A, B
90° desplazamiento de fases
Nivel de señal de salida alto
>UB - 3.5 V
Nivel de señal de salida bajo
<2
V
Tiempo de latencia
1.5
µs
Requerimiento en tiempo real
emisión de señales proporcional a la velocidad
Tipo de conexión
extremo de cable abierto
conector de enchufe
7 polos
Indicaciones dadas por una señal
Característica
Característica
Complemento
Resolución
1
mm
con evaluación cuádruple
Precisión del sistema
±(1 + 0.03 x L) mm, L en m
con TU = 20 °C
Precisión de repetición
±1
mm
Gama de medición
∞
Velocidad de desplazamiento
≤10
m/s
Característica
Característica
Complemento
Temperatura ambiente
-10 … 70 °C
Temperatura de almacenamiento
-30 … 80 °C
Humedad relativa del aire
100
%
formación de rocío permitida
CEM
EN 61000-6-2
resistencia a las inmisiones / inmisión
EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
IP67
EN 60529
Resistencia a choques
500 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Más informaciones
asignación de pines
no invertido
|
Señal |
E1 |
E6X |
|
GND |
negro |
1 |
|
A |
rojo |
2 |
|
B |
naranja |
3 |
|
nc |
4 |
|
|
+UB |
marrón |
5 |
|
nc |
6 |
|
|
nc |
7 |
|
|
Pantalla |
blanco |
Observación de montaje
|
A, Distancia de lectura sensor/cinta |
≤4 mm |
|
B, desplazamiento lateral |
±2 mm |
|
C, Error de alineación |
±3° |
|
D, Inclinación longitudinal |
±3° |
|
E, Inclinación lateral |
±3° |
Representación simbólica
Componente del sistema
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Tipo de conexión
E1
Longitud cable
02.0
02.0
20 m, en pasos de 1 m

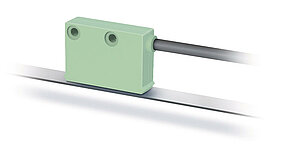

Productos equiparables
Volumen de suministro
- MSK400/1
- Set de fijación
- Instrucciones de montaje
