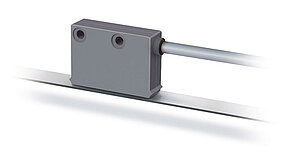

Capteur magnétique MSK400/1
Capteur compact, incrémental, interface numérique, résolution 1 mm
- Résolution 1 mm max.
- Précision de reproductibilité ±1 incrément
- Fonctionne avec bande magnétique MB400
- Distance de lecture ≤4 mm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Boîtier
plastique blanc
Entrefer capteur/bande
0.1 … 4 mm
Gaine de câble
PUR, compatible avec chaîne d'entraînement
4 fils ø4.4-0.4 mm
Rayon de flexion câble
5x diamètre de câble
statique
7.5x diamètre de câble
dynamique
Durée de vie câble
>5
Cycles du moulin
pour les conditions de test suivantes :
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
protection contre l'inversion de polarité
Consommation de courant
<20
mA
non chargé
Circuit de sortie
PP
Signaux de sortie
A, B
phase décalée de 90°
Niveau de signal de sortie high
>UB - 3.5 V
Niveau de signal de sortie low
<2
V
Temps de latence
1.5
µs
Demande temps réel
transmission de signaux proportionnelle à la vitesse
Type de branchement
extrémité de câble ouverte
connecteur
7 pôles
Images de signal
Caractéristique
Caractéristiques techniques
Complément
Résolution
1
mm
à évaluation quadruple
Précision du système
±(1 + 0.03 x L) mm, L en m
pour TU = 20 °C
Reproductibilité
±1
mm
Plage de mesure
∞
Vitesse de déplacement
≤10
m/s
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-10 … 70 °C
Température de stockage
-30 … 80 °C
Humidité relative
100
%
formation de rosée autorisée
CEM
EN 61000-6-2
résistance aux interférences / nuisances
EN 61000-6-4
perturbation / émission
Type de protection
IP67
EN 60529
Résistance aux chocs
500 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Plus d’informations
affectation des broches
non inversé
|
Signal |
E1 |
E6X |
|
GND |
noir |
1 |
|
A |
rouge |
2 |
|
B |
orange |
3 |
|
nc |
4 |
|
|
+UB |
marron |
5 |
|
nc |
6 |
|
|
nc |
7 |
|
|
Blendage |
blanc |
Instruction de montage
|
A, distance de lecture capteur / bande |
≤4 mm |
|
B, décalage latéral |
±2 mm |
|
C, défaut d'alignement |
±3° |
|
D, inclinaison longitudinale |
±3° |
|
E, inclinaison latérale |
±3° |
Représentation symbolique
Composant du système
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Type de branchement
E1
Longueur de câble
02.0
02.0
20 m, par pas de 1 m
Produits comparables
Étendue de la livraison
- MSK400/1
- Kit de fixation
- Instructions de montage
