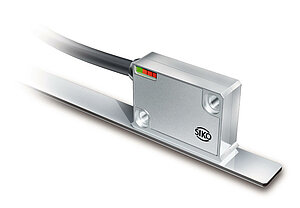

磁性传感器 LS100
增量式、 微型、 模拟接口 1 V<sub>SS</sub>
- 重复精度最大为 ±1 μm
- 输出电路为sin/cos 1 VSS
- 信号周期为 1000 μm（模拟式）
- 实时信号输出
- 与 MB100/1 磁栅尺配合工作
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳
蓝色铝
传感器/尺的读取距离
0.1 … 0.4 mm
包括整个测量长度，无保护盖条
电缆护套
PUR
6-芯线式 ø5.1-0.2 mm
特征
技术数据
内容补充
工作电压
5 V DC ±5 %
无反极性保护
电流消耗
≤30
mA
无负载
输出信号
sin, /sin, cos, /cos
输出电压
1 VSS ±10 %
RA = 120 欧姆到 1 kO欧姆 在 0 … 20 °C
输出阻抗
>75
Ω
R载荷
信号周期
1000
µm
电压误差
2.5 V ±0.5 %
相位
90°±1°, ±3° (20 kHz)
实时性要求
与速度成比例的信号输出
连接方式
D-SUB
15 针, 1 个插口
信号图
E: 基准电压为 2.5
F: 1 VSS ±10 %
G 与 H 比率: 偏移度 ±10 mV
M: 90° ±1.0° / ±3° (25 kHz)
F: 1 VSS ±10 %
G 与 H 比率: 偏移度 ±10 mV
M: 90° ±1.0° / ±3° (25 kHz)
特征
技术数据
内容补充
线性偏差
±2
µm
在 TU = 20 °C 时
传感器和磁尺之间的读取距离为0.2mm
重复精度
±1
µm
单向式
测量范围
∞
行进速度
≤20
m/s
特征
技术数据
内容补充
环境温度
-20 … 70 °C
传感器头
0 … 60 °C
插头
储存温度
-20 … 85 °C
传感器头
相对湿度
100
%
允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP67
按照 EN 60529 标准
耐冲击性
2000 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
200 m/s2, 50 Hz … 2 kHz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
|
信号符标 |
PIN |
|
nc |
1 |
|
GND (OV) |
2 |
|
nc |
3 |
|
nc |
4 |
|
/B (cos) |
5 |
|
B (cos+) |
6 |
|
"A (sin+) " |
7 |
|
/A (sin) |
8 |
|
nc |
9 |
|
GND (OV) |
10 |
|
nc |
11 |
|
+UB |
12 |
|
nc |
13 |
|
GND (OV) |
14 |
|
nc |
15 |
安装提示
|
A, 传感器/尺的读取间距 |
≤0.4 mm |
|
B, 横向偏移 |
±2 mm |
|
C, 同心度偏差 |
±3° |
|
D, 纵向斜度 |
±1° |
|
E, 横向斜度 |
±3° |
|
5 |
2 |
提示
感应器和插头之间的电线不能事后被延长和缩短
符号显示
系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
工作电压
5
电缆长度
01.0
01.0
20.0 m, 最小增量 1 m
供货范围
- LS100
- 紧固套件
- 安装指南
- 距离规范
