线拉编码器 SG150

坚固的结构测量，长度达 15 m
SIKO Global, 线拉编码器 SG150
SIKO Global, 线拉编码器 SG150
最大测量长度可达 15000 毫米的多用途拉绳编码器, 具备坚固的结构造型以及精确和安全的拉绳牵引，所带 58 毫米标准法兰可用于装配各式各样的旋转编码器。与来自 PURE.MOBILE 传感器平台的安全旋转编码器结合使用，其编码器还可以用于安全完整性等级高达 PLd 的苛刻性安全应用。 此外，其拉绳编码器还可以扩展更多附加功能，类似倾斜传感器或 DIP 旋转开关，以便于参数设置。
  • 非常紧凑型设计
  • 最大测量长度可达15000m
  • 灵活的绳丝出口方式，得益 wire-flex 技术
  • 用于带直径 58 毫米伺服法兰的旋转编码器的拉绳编码器
  • 坚固的结构设计
  • 非常坚固的测量绳线（防锈的）
  • 与 WV58MR 编码器结合使用可提供安全版本型
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 系统所属组件
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 线拉编码器 SG150

技术数据

机械参数
系统数据
环境条件
特征
技术数据
内容补充
重量
~2.5  kg
无旋转编码器
外壳
 压铸铝
线绳类型
ø0.87  mm
不锈钢，塑料包层
ø0.81  mm
不锈钢
拉力
≥15.5  N
测量位移/ 线鼓转动
 500  mm
特征
技术数据
内容补充
系统精确度
±0.1  %
涉及测量长度(mm)
重复精度
±0.2  mm
每行进方向
行进速度
≤2.4  m/s
特征
技术数据
内容补充
环境温度
-40 …  80 °C
防护等级
 见旋转编码器

更多信息

可与该拉绳编码器组合使用的旋转编码器

匹配的旋转编码器可以在我们的网站 www.siko-global.com 上找到。其适合用于:
  • 模拟信号输出，如电流或电压输出: AV3650M、AV58M
  • 增量式信号输出: IV5800
  • 绝对值式信号输出: WV58MR、WV5800M、WV5850、WV3650M、WV36M/CAN
SIKO 旋转编码器还具备包括以下种类的接口方式: 增量式、SSI、CANopen、CANopen Safety、SAE J1939、各种现场总线类型
各个编码器的特殊技术说明请参照相应的技术数据表。此外，其可继续适配应用于不同制造商的种类繁多的编码器。

安装提示

当固定线拉绳时要考虑拉绳是否伸直，也就是说与线绳出口延长垂直。建议: 起始位置首先选择在拉出大约 5mm 处。这样就能避免拉绳在返回时运动到极限位置。
符号显示

系统所属组件

SIKO Global, 线拉编码器 SG150
线拉编码器 SG150
SIKO Global, 增量式编码器 IV5800
增量式编码器 IV5800
SIKO Global, 绝对值式编码器 AV58M
绝对值式编码器 AV58M
SIKO Global, 绝对值式编码器 WV3650M
绝对值式编码器 WV3650M
SIKO Global, 绝对值式编码器 WV36M/CAN
绝对值式编码器 WV36M/CAN
SIKO Global, 绝对值式编码器 WV5800M
绝对值式编码器 WV5800M
SIKO Global, 绝对值式编码器 WV5850
绝对值式编码器 WV5850
SIKO Global, 绝对值式编码器 WV58MR
绝对值式编码器 WV58MR

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

测量范围

10000

10000

10000
单位 mm
15000

绳索类型

S

S

S

钢绳，防锈

测量范围 ≤10000 mm
SK

钢绳，塑料包层

编码器类型

OG6

OG6

OG6

无编码器

S6

可多种编码器

电气连接的方向位置

1

1

1

绳索出口方向或轴向

取决于所装配的编码器
2

向上

3

绳索出口的对面

4

向下

O

无编码器

您专人的订货代码

SG150 - 10000 - S - OG6 - 1
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

安装指南

PDF

DE | EN

欧盟符合性声明

PDF

DE | EN

3D-CAD 模型

ZIP

CAD-Modell

符合 UKCA 规定声明

PDF

EN

附件

SIKO Global, 延长线 SV
延长线 SV

  • 用于延长测量线绳或延长与被测对象的距离，但编码器本身的测量范围不会因此而扩大

  • 简便的安装

前往有关产品
SIKO Global, 导向辊 UR
导向辊 UR

  • 用于改变测量方向。当拉绳编码器不能垂直于拉绳方向进行安装时，将使用变向滚筒。

  • 多个导向辊轮可以组合在一起

前往有关产品

类似产品

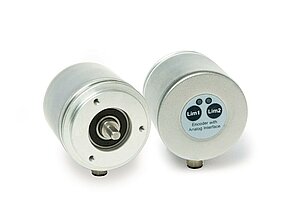

SIKO Global, 绝对值式编码器 AV58M
绝对值式编码器 AV58M

  • 绝对值模拟编码器

  • 以 13 bit（8192）分辨率分布于整个测量范围

  • 工作温度可达-40°C

前往有关产品

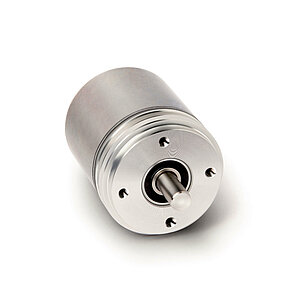

SIKO Global, 绝对值式编码器 WV5800M
绝对值式编码器 WV5800M

  • 接口为 CANopen (DS406) 或者 SAE J1939

  • 可提供经过盐雾测试的外壳

  • 高电磁兼容性

前往有关产品
SIKO Global, 绝对值式编码器 WV58MR-Testprodukt
绝对值式编码器 WV58MR-Testprodukt

  • 绝对式冗余安全编码器

  • 界面接口方式 CANopen Safety 或 CANopen 冗余式

  • 可用于性能等级高达 PLd 级的应用

前往有关产品
SIKO Global, 绝对值式编码器 WV58MR
绝对值式编码器 WV58MR

  • 绝对式冗余安全编码器

  • 界面接口方式 CANopen Safety 或 CANopen 冗余式

  • 可用于性能等级高达 PLd 级的应用

前往有关产品
SIKO Global, 绝对值式编码器 WV36M/SSI
绝对值式编码器 WV36M/SSI

  • 紧密型结构(直径为 36.5 毫米)

  • 界面接口方式 SSI

  • 防护等级为IP65

前往有关产品

供货范围

  • SG150
  • 用户信息
