增量式编码器 IV5800
坚固的光学标准旋转编码器，实心轴
IV5800是一种用于所有情况的坚固的标准旋转编码器。该增量式旋转编码器通过最高达5000 脉冲/转 的分辨率在几乎所有的应用中提供特别强的抵抗能力。除了坚固的结构它在高度灵活性方面也表现的特别优秀。因此多种连接方式，不同的脉冲数和机械适配是可实现的。
- 分辨率最大为 5000 脉冲/转
- 防护等级 IP65 和 IP66/IP67
- 坚固的轴承结构
- -40 °C 至 85 °C 运行工作温度
- 高抗震和抗冲击性
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.4
kg
轴
不锈钢
外壳
压铸
转速
≤12000
min-1
IP65
≤6000
min-1
IP65 连续运行
≤6000
min-1
IP66/IP67
≤3000
min-1
IP66/IP67 连续运行
转动惯量
~1.8 x 10-6 kgm2
启动扭矩
<0.01
Nm
在 20 °C 时
IP65
<0.05
Nm
在 20 °C 时
IP66/IP67
轴负载
100
N
径向
50
N
轴方向
电缆护套
聚氯乙烯
~ø6.7 mm
电缆曲率半径
75
mm
静态的
110
mm
动态的
尺寸表
|
尺寸 ød [mm] |
尺寸 L [mm] |
|
6 |
10 |
|
8 |
15 |
|
10 |
20 |
Ausgangsschaltung PP
特征
技术数据
内容补充
工作电压
10 … 30 V DC
反极性保护，所用适配器符合等级 2 (UL 1310)
电流消耗
50
mA
典型式
≤100 mA (无负载)
高的输出信号电平
≥UB - 1.0 V
短路保护
低的输出信号电平
≤0.5
V
短路保护
脉冲频率
≤300
kHz
负载
±20
mA
最大允许
连接方式
1 个 M12 插拔连接器
5 针, 1 个插头
Ausgangsschaltung OP
特征
技术数据
内容补充
工作电压
10 … 30 V DC
反极性保护，所用适配器符合等级 2 (UL 1310)
电流消耗
50
mA
典型式
≤100 mA (无负载)
高的输出信号电平
≥UB - 1.0 V
短路保护
低的输出信号电平
≤0.5
V
短路保护
脉冲频率
≤300
kHz
负载
±20
mA
最大允许
连接方式
开放的电缆末端
1个 M23 插拔连接器
12 针, 1 个插头
Ausgangsschaltung LD
特征
技术数据
内容补充
工作电压
5 … 30 V DC
反极性保护，所用适配器符合等级 2 (UL 1310)
电流消耗
40
mA
典型式
≤90 mA (无负载)
高的输出信号电平
≥2.5
V
短路保护, 不针对运行电压
低的输出信号电平
≤0.5
V
短路保护, 不针对运行电压
脉冲频率
≤300
kHz
负载
±20
mA
最大允许
连接方式
开放的电缆末端
1个 M23 插拔连接器
12 针, 1 个插头
信号图
特征
技术数据
内容补充
许可
UL
UL 61010-1, 文件号 E503367
Kenndaten funktionale Sicherheit
特征
技术数据
内容补充
MTTFd
60.1
年份(s)
特征
技术数据
内容补充
环境温度
-40 … 85 °C
插头
-30 … 85 °C
静态布线
-20 … 85 °C
动态的布线
EMV
按照 EN 61326-3-1 标准
对抗扰度有要求的工业
安全条例
UL 61010-1
室内使用，也可室外使用，不适用于直接紫外线辐射下。
防护等级
IP65, IP66/IP67
按照 EN 60529 标准 (防护等级未经 UL 检验）
耐冲击性
3000 m/s2, 6 ms
按照 EN 60068-2-27 标准
耐振动性
300 m/s2, 10 … 2000 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
输出电路方式 LD、PP、OP
|
信号 OP, LD |
"信号 PP " |
电缆颜色 E1 |
|
/B |
nc |
粉红色 |
|
+SUB (感应器引线) |
+SUB (感应器引线) |
红蓝色 |
|
0 |
0 |
蓝色 |
|
/0 |
nc |
红色 |
|
A |
A |
绿色 |
|
/A |
nc |
黄色 |
|
B |
B |
灰色 |
|
GND |
GND |
白色 |
|
SGND (感应器缆线) |
SGND (感应器缆线) |
灰粉色 |
|
+UB |
+UB |
棕色 |
输出电路 PP
|
信号符标 |
针数 E12 |
|
GND |
1 |
|
+UB |
2 |
|
A |
3 |
|
B |
4 |
|
0 |
5 |
输出电路方式 LD、OP
|
信号符标 |
针数 E2 |
|
/B |
1 |
|
+SUB (感应器引线) |
2 |
|
0 |
3 |
|
/0 |
4 |
|
A |
5 |
|
/A |
6 |
|
nc |
7 |
|
B |
8 |
|
nc |
9 |
|
"整合规范文档 " |
10 |
|
SGND (感应器缆线) |
11 |
|
+UB |
12 |
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
脉冲/
转
50
连接方式
E1
只在 OP, LD
只在 OP, LD
只在 PP
电气连接的方向位置
A
电缆长度
01.0
单位为米
仅于 E1
只在 E2 和 E12
安装方式
M1
输出电路
PP
轴直径 x 长度
6x10
防护等级
IP65

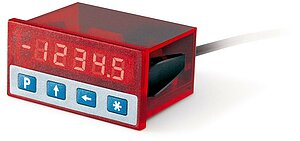

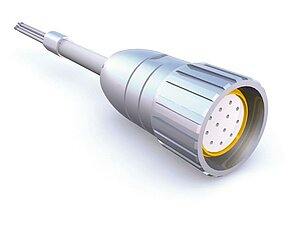

附件
供货范围
- IV5800
- 快速参考指南
