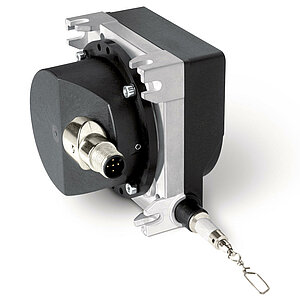

线拉编码器 SG31
结构坚固的旋转编码器安装可测量 3000 mm 的长度
异常坚固的拉绳编码器，设计紧凑，适用于广泛的应用领域，例如起重机建造、舞台建造、仓库技术等，测量长度可达 3000 毫米。其简单、通用的可变化安装形式，与来自 PURE.MOBILE 技术传感器平台的安全旋转编码器结合使用，还适合用于安全完整性等级高达 PLd 的安全应用。 此外，其拉绳编码器可以扩展功能，以便于设置参数，类似倾斜传感器或 DIP 旋转开关。
- 坚固的结构设计
- 测量长度可达3000m
- 用于带直径 58 毫米伺服法兰的旋转编码器的拉绳编码器
- 多样的安装性
- 可密封的通风孔防止形成冷凝水
- 非常坚固的测量绳线（防锈的）
- 绳线出口具有高密封性
- 与 WV58MR 编码器结合使用可提供安全版本型
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
技术制图
技术数据
机械参数
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.35
kg
外壳
压铸锌/塑料
线绳类型
ø0.61
mm
不锈钢，塑料包层
ø0.6
mm
不锈钢
拉力
≥9
N
测量位移/ 线鼓转动
200
mm
特征
技术数据
内容补充
重复精度
±0.15
mm
每行进方向
行进速度
≤800
mm/s
特征
技术数据
内容补充
环境温度
-40 … 80 °C
更多信息

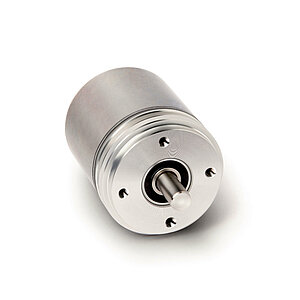

可与该拉绳编码器组合使用的旋转编码器
匹配的旋转编码器可以在我们的网站 www.siko-global.com 上找到。其适合用于:
各个编码器的特殊技术说明请参照相应的技术数据表。此外，其可继续适配应用于不同制造商的种类繁多的编码器。

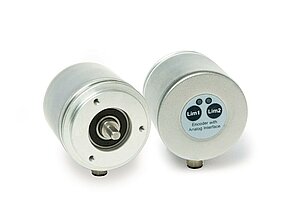

- 模拟信号输出，如电流或电压输出: AV3650M、AV58M
- 增量式信号输出: IV5800
- 绝对值式信号输出: WV58MR、WV5800M、WV5850、WV3650M、WV36M/CAN
各个编码器的特殊技术说明请参照相应的技术数据表。此外，其可继续适配应用于不同制造商的种类繁多的编码器。
安装提示
当固定线拉绳时要考虑拉绳是否伸直，也就是说与线绳出口延长垂直。建议: 起始位置首先选择在拉出大约 5mm 处。这样就能避免拉绳在返回时运动到极限位置。
符号显示
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
绳索固定件
GW
绳索类型
S
编码器类型
OG6
见附件
电气连接的方向位置
1
取决于所装配的编码器
类似产品
供货范围
- SG31
- 安装指南
