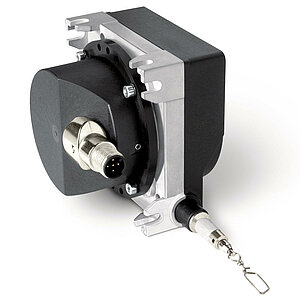

Sensor de tracción por cable SG31
Constr. robusta para montaje codif. rotat. con 3000 mm long. de medición![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/c/1/csm_27811_CANOPEN_SAFETY_018e3995b9.jpg)
![](/fileadmin/_processed_/5/6/csm_34783_LOGO_IO_LINK_6b538e0c62.png)
![](/fileadmin/_processed_/6/3/csm_34892_SSI_LOGO_a4af671906.jpg)
![](/fileadmin/_processed_/5/e/csm_25651_PROFINET_CMYK_34473ad7ae.jpg)
![](/fileadmin/_processed_/2/4/csm_33688_LOGO_SAEJ1939_820f8170bd.jpg)
Sensor de tracción por cable muy robusto en construcción compacta, para diversos campos de aplicación como construcción de grúas, plataformas, técnica de rodamientos etc hasta una longitud de medición de 3000 mm. Sencillo montaje modificable universalmente. En combinación con un codificador rotatorio de seguridad de la plataforma de sensores PURE.MOBILE, también puede utilizarse en aplicaciones de seguridad crÍtica hasta el nivel de rendimiento PLd. Además, el sensor de tracción por cable puede ampliarse con funciones adicionales, como un sensor de inclinación o un interruptor DIP para facilitar la parametrización.
- Sólida construcción
- Longitud de medición hasta 3.000 mm
- Sensor de tracción por cable para codificador rotatorio con 58 mm de servo-brida
- Posibilidades de montaje variables
- Aberturas de ventilación que se pueden cerrar frente a la formación de agua condensada
- Cable de medición muy estable (Nirosta)
- Elevada estanqueidad en la salida del cable
- En combinación con el codificador rotatorio WV58MR se puede recibir también como modelo Safety
Dibujo técnico
Característica
Datos mecánicos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.35
 kg
Carcasa
 fundición inyectada de cinc/plástico
Tipo de cable
ø0.61
 mm
acero fino inoxidable, revestido de plástico
ø0.6
 mm
acero fino inoxidable
Fuerza de extracción
≥9
 N
Recorrido de medición/ Perímetro tambor
200
 mm
Característica
Característica
Complemento
Precisión de repetición
±0.15
 mm
en función de la dirección de aproximación
Velocidad de desplazamiento
≤800
 mm/s
Característica
Característica
Complemento
Temperatura ambiente
-40 … 80 °C
Más informaciones
Codificadores rotatorios que pueden combinarse con este sensor de tracción por cable
Los codificadores rotatorios los puede encontrar en nuestra página web www.siko-global.com. Son adecuados…
Las especificaciones técnicas de estos aparatos las puede consultar en las correspondientes hojas de datos. Además, se puede utilizar un gran número de variantes de sensores de diferentes fabricantes.

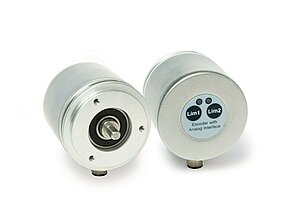

- para salidas analógicas como corriente o tensión: AV3650M, AV58M
- para salidas incrementales: IV5800
- para salidas absolutas: WV58MR, WV5800M, WV5850, WV3650M, WV36M/CAN
Las especificaciones técnicas de estos aparatos las puede consultar en las correspondientes hojas de datos. Además, se puede utilizar un gran número de variantes de sensores de diferentes fabricantes.
Observación de montaje
En la fijación del cable, hay que tener en cuenta que la extracción del cable se realice en prolongación recta, es decir, vertical respecto a la salida del cable. Recomendación: elegir una posición inicial sólo tras una extracción de aprox. 5 mm. De este modo, se impide que la tracción del cable choque con el tope en caso de marcha atrás.
Representación simbólica
Componente del sistema
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
fijación del cable
GW
tipo de cable
S
tipo de codificador
OG6
ver accesorios
posición conexión eléctrica
1
en función del codificador montado
Accesorio
Productos equiparables
Volumen de suministro
- SG31
- Instrucciones de montaje
