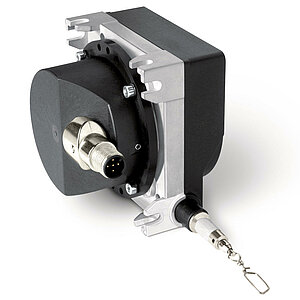

Capteur de câble SG31
Modèle robuste pour montage de codeurs rotatifs de mesure linéaire de 3000 mm![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/c/1/csm_27811_CANOPEN_SAFETY_018e3995b9.jpg)
![](/fileadmin/_processed_/5/6/csm_34783_LOGO_IO_LINK_6b538e0c62.png)
![](/fileadmin/_processed_/6/3/csm_34892_SSI_LOGO_a4af671906.jpg)
![](/fileadmin/_processed_/5/e/csm_25651_PROFINET_CMYK_34473ad7ae.jpg)
![](/fileadmin/_processed_/2/4/csm_33688_LOGO_SAEJ1939_820f8170bd.jpg)
Capteur à câble compact très robuste aux nombreux domaines d'application tels que construction de grues, de plate-formes, stockage, etc. pour mesure linéaire max. de 3 000 mm. Montage simple universel et modifiable. Combiné à un codeur de sécurité de la plateforme de capteurs PURE.MOBILE, il peut être utlisé dans les applications de sécurité jusqu'au niveau de performance PLd. Le codeur à câble peut de plus être enrichi de fonctions complémentaires telles qu'avec un capteur d'inclinaison ou un commutateur DIP pour simplifier le paramétrage.
- Modèle robuste
- Mesure linéaire jusqu‘à 3 000 mm
- Capteur à câble pour codeur à bride servomoteur 58 mm
- Options de montage variables
- Clapets d‘aération verrouillables contre la formation d‘eau de condensation
- Câble de mesure très résistant (acier non oxydable)
- Forte étanchéité de la sortie de câble
- Combiné avec le codeur rotatif WV58MR, disponible aussi en exécution sécurité
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.35
 kg
Boîtier
 zinc moulé sous pression /plastique
Type de câble
ø0.61
 mm
acier spécial inoxydable, gainé de plastique
ø0.6
 mm
acier spécial inoxydable
Force de traction
≥9
 N
Déplacement linéaire/circonférence du tambour
200
 mm
Caractéristique
Caractéristiques techniques
Complément
Reproductibilité
±0.15
 mm
pour chaque sens d'approche
Vitesse de déplacement
≤800
 mm/s
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-40 … 80 °C
Plus d’informations
Codeurs rotatifs pouvant être combinés avec ce codeur à câble
Les capteurs rotatifs appropriés sont indiqués sur notre site www.siko-global.com. Ils conviennent …
Les spécifications techniques de ces appareils sont indiquées dans les fiches techniques correspondantes. Un grand nombre de codeurs de différents fabricants peuvent en outre être utilisés.

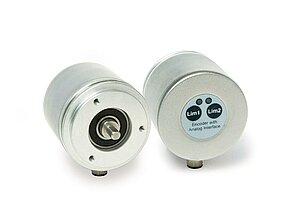

- aux sorties analogiques telles que courant ou tension : AV3650M, AV58M
- aux sorties incrémentales : IV5800

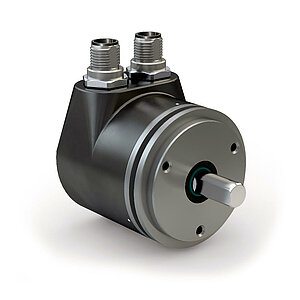

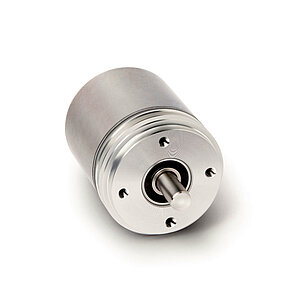

- aux sorties absolues : WV58MR, WV5800M, WV5850, WV3650M, WV36M/CAN
Les spécifications techniques de ces appareils sont indiquées dans les fiches techniques correspondantes. Un grand nombre de codeurs de différents fabricants peuvent en outre être utilisés.
Instruction de montage
Il doit être tenu compte lors de la fixation du câble de ce que la course du câble s'effectue en prolongement droit, donc vertical de sa sortie. Recommandation :ne choisir une position initiale qu'après avoir fait sortir env. 5 mm de câble. Cela évite que le câble retourne jusqu'en butée.
Représentation symbolique
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
fixation de câble
GW
type de câble
S
type de codeur
OG6
voir Accessoires
position branchement électrique
1
en fonction du codeur monté
Accessoires
Produits comparables
Étendue de la livraison
- SG31
- Instructions de montage
