Codeur incrémental IV5800
Codeur rotatif optique standard robuste, arbre plein
Le IV5800 est le robuste codeur rotatif standard toujours utilisable. Ce codeur rotatif incrémental, dont la résolution peut atteindre 5000 impulsions/tour offre une résistance particulièrement élevée dans pratiquement toutes les applications. Il se caractérise non seulement par sa robuste construction, mais en particulier aussi par sa grande flexibilité. De nombreuses variantes de raccordement, de nombres dimpulsions et dadaptations mécaniques sont possibles.
- Résolution max. 5000 impulsions/tour
- Type de protection IP65 ou IP66/IP67
- Robuste palier
- Température de travail -40 à 85 °C
- Grande résistance aux chocs et aux vibrations
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.4
kg
arbre
acier spécial inoxydable
Boîtier
moulage sous pression
Régime
≤12000
min-1
IP65
≤6000
min-1
IP65 fonctionnement permanent
≤6000
min-1
IP66/IP67
≤3000
min-1
IP66/IP67 fonctionnement permanent
Couple d'inertie
~1.8 x 10-6 kgm2
Couple de démarrage
<0.01
Nm
à 20 °C
IP65
<0.05
Nm
à 20 °C
IP66/IP67
Contraintes de l'arbre
100
N
radial
50
N
axial
Gaine de câble
PVC
ø 6,7 mm
Rayon de flexion câble
75
mm
statique
110
mm
dynamique
Tableau des dimensions
|
Cote ød [mm] |
Cote L [mm] |
|
6 |
10 |
|
8 |
15 |
|
10 |
20 |
Ausgangsschaltung PP
Caractéristique
Caractéristiques techniques
Complément
Tension de service
10 … 30 V CC
protégé contre l'inversion de polarité, le bloc d'alilmentation utilisé satisfait à la classe 2 (UL 1310)
Consommation de courant
50
mA
typique
≤100 mA (sans charge)
Niveau de signal de sortie high
≥UB - 1.0 V
résistant aux courts-circuits
Niveau de signal de sortie low
≤0.5
V
résistant aux courts-circuits
Fréquence d‘impulsion
≤300
kHz
Charge
±20
mA
max. autor.
Type de branchement
1 connecteur M12
5 pôles, 1 broche
Ausgangsschaltung OP
Caractéristique
Caractéristiques techniques
Complément
Tension de service
10 … 30 V CC
protégé contre l'inversion de polarité, le bloc d'alilmentation utilisé satisfait à la classe 2 (UL 1310)
Consommation de courant
50
mA
typique
≤100 mA (sans charge)
Niveau de signal de sortie high
≥UB - 1.0 V
résistant aux courts-circuits
Niveau de signal de sortie low
≤0.5
V
résistant aux courts-circuits
Fréquence d‘impulsion
≤300
kHz
Charge
±20
mA
max. autor.
Type de branchement
extrémité de câble ouverte
1 connecteur M23
12 pôles, 1 broche
Ausgangsschaltung LD
Caractéristique
Caractéristiques techniques
Complément
Tension de service
5 … 30 V CC
protégé contre l'inversion de polarité, le bloc d'alilmentation utilisé satisfait à la classe 2 (UL 1310)
Consommation de courant
40
mA
typique
≤100 mA (sans charge)
Niveau de signal de sortie high
≥2.5
V
résistant aux courts-circuits, pas contre UB
Niveau de signal de sortie low
≤0.5
V
résistant aux courts-circuits, pas contre UB
Fréquence d‘impulsion
≤300
kHz
Charge
±20
mA
max. autor.
Type de branchement
extrémité de câble ouverte
1 connecteur M23
12 pôles, 1 broche
Image de signal
Caractéristique
Caractéristiques techniques
Complément
autorisation
UL
UL 61010-1, fichier n° E503367
Kenndaten funktionale Sicherheit
Caractéristique
Caractéristiques techniques
Complément
MTTFd
60.1
Année(s)
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-40 … 85 °C
connecteur
-30 … 85 °C
pose de câble statique
-20 … 85 °C
Pose de câble dynamique
CEM
EN 61326-1
immunité requise industrie
Prescription de sécurité
UL 61010-1
applications intérieure/extérieure possible, non prévu pour l'exposition directe aux rayons UV.
Type de protection
IP65, IP66/IP67
EN 60529 (type de protection non examiné par UL)
Résistance aux chocs
3000 m/s2, 6 ms
EN 60068-2-27
Résistance aux vibrations
300 m/s2, 10 … 2000 Hz
EN 60068-2-6
Plus d’informations
affectation des broches
Circuit de sortie LD, PP, OP
|
Signal OP, LD |
"Signal PP " |
Couleur du câble E1 |
|
/B |
nc |
rose |
|
+SUB (câble Sense) |
+SUB (câble Sense) |
rouge bleu |
|
0 |
0 |
bleu |
|
/0 |
nc |
rouge |
|
A |
A |
vert |
|
/A |
nc |
jaune |
|
B |
B |
gris |
|
GND |
GND |
blanc |
|
SGND (câble Sense) |
SGND (câble Sense) |
gris rose |
|
+UB |
+UB |
marron |
Circuit de sortie PP
|
Signal |
PIN E12 |
|
GND |
1 |
|
+UB |
2 |
|
A |
3 |
|
B |
4 |
|
0 |
5 |
Circuit de sortie LD, OP
|
Signal |
PIN E2 |
|
/B |
1 |
|
+SUB (câble Sense) |
2 |
|
0 |
3 |
|
/0 |
4 |
|
A |
5 |
|
/A |
6 |
|
nc |
7 |
|
B |
8 |
|
nc |
9 |
|
GND |
10 |
|
SGND (câble Sense) |
11 |
|
+UB |
12 |
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
impulsions/
tour
50
Type de branchement
E1
uniquement pour OP, LD
uniquement pour OP, LD
uniquement pour PP
position branchement électrique
A
Longueur de câble
01.0
en m
uniquement pour E1
uniquement pour E2 et E12
Type de montage
M1
Circuit de sortie
PP
diamètre d'arbre x longueur
6x10
Type de protection
IP65

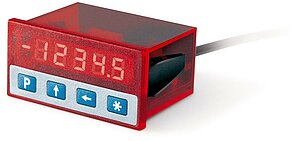

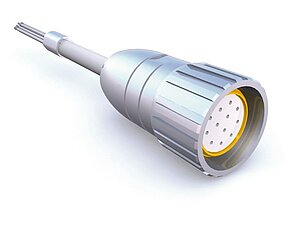

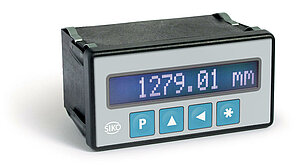

Accessoires

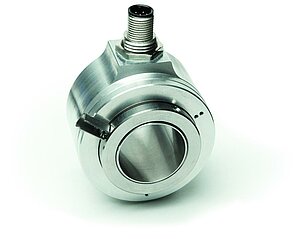

Produits comparables
Étendue de la livraison
- IV5800
- Instructions abrégées
