Capteur de câble SG150

Construction robuste de 15 m de mesure linéaire

Capteur à câble universel, longueurs de mesure max. de 15 000 mm. conception robuste et guidage de câble précis et sûr ; prêt à l'intégration d'encodeurs les plus divers avec bride standard de 58 mm. Combiné avec un codeur rotatif de sécurité de la plateforme de capteurs PURE.MOBILE, il peut également être utilisé dans les applications de sécurité jusqu'au niveau de performance PLd. Les fonctions du capteur à câble peuvent en outre être enrichies avec un capteur d'inclinaison ou un commutateur DIP pour facilitér le paramétrage.

Modèle très compact
Mesure linéaire 15000 mm max.
Sortie de câble flexible grâce à la technologie Wire-Flex
Capteur à câble pour codeur à bride servomoteur 58 mm
Modèle robuste
Câble de mesure très résistant (acier non oxydable)
Combiné avec le codeur rotatif WV58MR, disponible aussi en exécution sécurité

Ben King

Inside Sales

+1 734 426-3476 ben.king(at)siko-global.com

August Meyers

Manager Business Unit Mobile Automation

+1 734 426-3476 august.meyers(at)siko-global.com

Ajouter à la liste aide-mémoire

Caractéristiques techniques

Donnnées mécaniques

Données de système

Conditions ambiantes

Caractéristique

Caractéristiques techniques

Complément

Poids

~2.5 kg

sans codeur rotatif

Boîtier

aluminium moulé sous pression

Type de câble

ø0.87 mm

acier spécial inoxydable, gainé de plastique

ø0.81 mm

acier spécial inoxydable

Force de traction

≥15.5 N

Déplacement linéaire/circonférence du tambour

500 mm

Plus d’informations

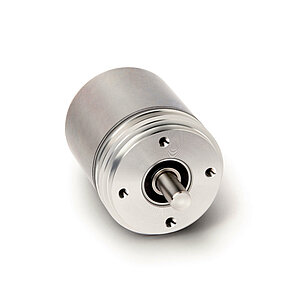

Codeurs rotatifs pouvant être combinés avec ce codeur à câble

Les capteurs rotatifs appropriés sont indiqués sur notre site www.siko-global.com. Ils conviennent …

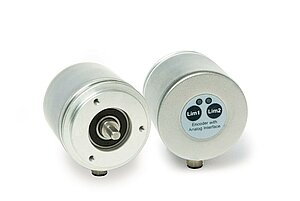

aux sorties analogiques telles que courant ou tension : AV3650M, AV58M
aux sorties incrémentales : IV5800
aux sorties absolues : WV58MR, WV5800M, WV5850, WV3650M, WV36M/CAN

Les codeurs rotatifs SIKO possèdent entre autres les interfaces suivantes : incrémentale, SSI, CANopen, CANopen Safety, SAE J1939, différents protocoles de bus de terrain
Les spécifications techniques de ces appareils sont indiquées dans les fiches techniques correspondantes. Un grand nombre de codeurs de différents fabricants peuvent en outre être utilisés.

Instruction de montage

Il doit être tenu compte lors de la fixation du câble de ce que la course du câble s'effectue en prolongement droit, donc vertical de sa sortie. Recommandation :ne choisir une position initiale qu'après avoir fait sortir env. 5 mm de câble. Cela évite que le câble retourne jusqu'en butée.
