Codificador rotatorio absoluto WV58MR
Codificador rotatorio de seguridad redundante absoluto![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/c/1/csm_27811_CANOPEN_SAFETY_018e3995b9.jpg)
El codificador rotatorio WV58MR es un codificador rotatorio magnético Safteycon registro de posición redundante que se ha desarrollado especialmente para su empleo en máquinas móviles. Se puede emplear en aplicaciones de seguridad crÍtica hasta el Performance Level PLd. Gracias a su estructura especialmente robusta, un CANopen redundante opcional o al interfaz CANopen Safety, es idealmente adecuado para el duro trabajo en máquinas móviles.En combinación con sensores de tracción por cable. el WV58MR se puede emplear también para la supervisión lineal segura de la posición.
- Codificador rotatorio de seguridad redundante absoluto
- Interfaz redundante CANopen Safety o CANopen
- puede utilizarse en aplicaciones hasta el nivel de rendimiento PLd
- Disponible carcasa comprobada contra niebla salina
- Elevada compatibilidad CEM
- Disponible con función especial de corona giratori
- con tecnología PURE.MOBILE
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.35
 kg
eje
 acero fino inoxidable
Brida
 aluminio
Carcasa
 fundición a presión de aluminio
revestido KTL
Revoluciones
≤6000
 min-1
IP65
≤3000
 min-1
IP67
Momento de inercia
≤8
 gcm²
Momento de arranque
≤2
 Ncm
 a 20 °C
Carga del eje
≤80
 N
radial
≤40
 N
axial
Cubierta del cable
 PVC
tipo de conexión E1
Radio de flexión cable
>25
 mm
tipo de conexión E1, estático
Tipo de montaje
 servo-brida
Característica
Característica
Complemento
Tensión de servicio
8 … 36 V DC
protegido frente a un cambio de polaridad
Absorción de corriente
20
 mA
 a 36 V
cada sensor
28
 mA
 a 24 V DC
cada sensor
76
 mA
 a 8 V
cada sensor
Absorción de potencia
≤800
 mW
sin carga, cada sensor
Memoria de parámetros
105 ciclos
válido también para procesos de calibrado
Indicación de estado
 2 LEDs de tres colores (rojo/verde/amarillo)
estado del aparato/estado CAN
Capacidad de carga
±60
 V
interfaz CAN
Interfaz
 Según ISO 11898-1/2, no separado galvánicamente
CANopen, CiA 301, CiA 303, CiA 305, CiA 406
 Según ISO 11898-1/2, no separado galvánicamente
CANopen Safety, CiA 301, CiA 303, CiA 305, CiA 406, EN 50325-5
Dirección
1 … 127
nodo-ID, por SDO o Layer Setting Service (LSS)
Tasa de baudios
20
 kbit/s
50
 kbit/s
125
 kbit/s
250
 kbit/s
500
 kbit/s
800
 kbit/s
1
 Mbit/s
Tiempodeciclo
1.5
 ms
 típico
Tiempo de arranque
<150
 ms
Parámetros
 según CiA DS-301, DS-406, DS-303 Parte 3, EN 50325-5
CANopen Safety
 según CiA DS-301, DS-406,DS-303 Parte 3
CANopen
Tipo de conexión
 1 conector de enchufe M12 (codificado A)
5 polos, 1 clavija (tipo de conexión E12E), sensor conectado internamente
 2x M12 conector de enchufe (codificado A)
5 polos, 1 clavija, 1 hembrilla (tipo de conexión E12E), sensor conectado internamente
 2x M12 conector de enchufe (codificado A)
5 polos, 2 clavijas (tipo de conexión E12EE), sensor no conectado internamente
 extremo de cable abierto
tipo de conexión E1, sensor conectado internamente
Característica
Característica
Complemento
Palpado
 magnético
Resolución
14
 bit
singleturn, 16384 pasos/giro
Gama de medición
1
 rivoluzione
singelturn
4096
 rivoluzione
Tasa de desechos
206.1
 Año(s)
a 40 °C (MTBF) según SN 29500
580
 Año(s)
a 60 °C (MTTFd) por canal
196
 FIT
a 60 °C (PFH) 1 FIT = 1.0 E – 09 1/h
Detección de errores
77
 %
a 60 °C (DCavg) según ISO13849-1, anexo E.2
Autorización
 E1
UN ECE R10 número de autorización: E1*10R05/01*8898*00
Característica
Característica
Complemento
Temperatura ambiente
-40 … 85 °C
Temperatura de almacenamiento
-40 … 85 °C
Humedad relativa del aire
100
 %
formación de rocío permitida
CEM
 EN 61000-6-2
resistencia a las inmisiones / inmisión
 EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
 IP65
EN 60529 montado con contraenchufe adecuado
 IP67
EN 60529
Prueba de neblinas de sal
 grado de agresividad 4
EN 60068-2-52 (condición ambiental SN)
Resistencia a choques
500 m/s2, 11 ms
EN 60068-2-27, semisinusoide, 3 ejes(+/-), cada 3 sacudidas
Resistencia a vibraciones
100 m/s2, 10 … 2000 Hz
EN 60068-2-6, 3 ejes, cada 10 ciclos
Más informaciones
Opción, PURE.MOBILE sistema modular de sensores
Sensor de inclinación
Característica |
Datos técnicos |
Complemento |
Resolución |
0.01° |
|
Gama de medición |
360° |
1 eje |
±180° |
1 eje |
|
Precisión |
±0.1° a 20 °C |
|
±0.8° |
en toda la gama de temperaturas y gama de medición máx. |
|
Precisión del punto cero deriva máx. |
±0.02 °/K |
|
Precisión del punto cero deriva típica |
±0.008 °/K |
|
Frecuencia límite |
10 Hz |
|
36 |
42 |
88 |
asignación de pines
E12, E12E, E12EE
Señal |
PIN |
CAN_GND |
1 |
+UB |
2 |
GND |
3 |
CAN_H |
4 |
CAN_L |
5 |
E1
Señal |
Color del cable E1 |
CAN_GND |
blanco |
+UB |
marrón |
GND |
verde |
CAN_H |
amarillo |
CAN_L |
gris |
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
interfaz/
protocolo
CAN
Tipo de conexión
E1
2x M12, 5 polos, codificado A, bus de campo y suministro unidos internamente
1x M12, 5 polos codificado A, bus de campo y suministro unidos internamente
2x M12, codificación A de 5 polos, bus de campo y alimentación separados
número de revoluciones
1
multiturn
diámetro eje x longitud
6x10
condiciones ambientales
S
Tipo de protección
IP65
Tipo de montaje
M2
Longitud cable
01.0
en m
opción
O
sólo con CANopen, CANopen Safety

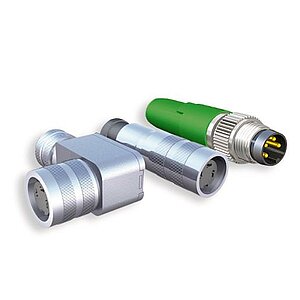

Accesorio
Productos equiparables
Volumen de suministro
- WV58MR
- Instrucciones breves
