磁性传感器 MSK320R

增量式，冗余信号输出，缩放因数可选
SIKO Global, 磁性传感器 MSK320R
SIKO Global, 磁性传感器 MSK320R
MSK320R 包含两个传感器元件和两个信号协调器，因此它能提供两个相互独立的输出信号 A1 和 A2、B1 和 B2 以及所属的反相信号 /A1 和 /A2、 /B1 和 /B2 。
  • 通过相互独立的输出通道提高安全性
  • 在一个传感器头中有 2 个磁性传感器和 2 个信号调理器
  • 与磁尺 MB320/1， 磁环 MRI01 或者 MR320, 磁尺环 MBR320 配合工作
  • 取值距离 ≤2 mm
  • 重复性精度 ±1 增量式
  • 应用温度范围广泛 -40° C 至 85° C
  • 通过安装一台 MSK320R 传感器来代替两台 MSK320 传感器具有成本优势
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Edward Stuart
Edward Stuart
Product Manager Business Unit MagLine
+1 734 426-3476 edward.stuart(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 系统所属组件
  • 订单代码
  • 下载资料
  • 类似产品

技术制图

SIKO Global, 磁性传感器 MSK320R

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳
压铸锌
ZM 型结构
传感器/尺的读取距离
0.1 … 2 mm
参考信号 O
传感器/环的读取距离
0.1 … 2 mm
参考信号 O
电缆护套
聚氨酯，适用拖链
10 芯, 直径 4.8 ±0.15 毫米
特征
技术数据
内容补充
工作电压
4.5 … 30 V DC
反极性保护
电流消耗
<20 mA 在 24 V DC 情况下
无负载
<75 mA
负载的
输出电路
PP, LD (RS422)
PP 只在电压 4.5 …30 V 直流电条件下， LD只在电压为 4.5 …6 V 直流电条件下。
输出信号
A1, /A1, B1, B/1, A2, /A2, B2, /B2
正交信号
高的输出信号电平
>UB -2.5 V
PP
>2.5 V
LD
低的输出信号电平
<0.8 V
PP
<0.5 V
LD
基准信号的脉冲宽度
1 增量
实时性要求
与速度成比例的信号输出
连接方式
开放的电缆末端

信号图

提示

信号A1/B1的逻辑状态没有定义与信号A2/B2涉及。相位A1/B1 和A2/B2可偏离信号图。

特征
技术数据
内容补充
分辨率
0.0125 mm
每个信道可参数化
0.025 mm
0.05 mm
0.1 mm
0.2 mm
0.4 mm
0.8 mm
缩放因数
1   , 2 , 4 , 8 , 16 , 32 , 64
每个信道可参数化
线性偏差
±30 µm 在 TU = 20 °C 时
传感器和磁尺之间的读取距离为1mm
重复精度
±1 增量
测量范围
∞
周速度
≤25 m/s
行进速度
≤25 m/s
特征
技术数据
内容补充
环境温度
-40 … 85 °C
储存温度
-40 … 85 °C
相对湿度
100 %
允许凝露
EMV
按照 EN 61326-3-1 标准
对抗扰度有要求的工业，放射限值等级B
防护等级
IP67
按照 EN 60529 标准
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

反相的

信号符标
 电缆颜色
+UB
 棕色
GND
 黑色
A1
 红色
B1
 橙色
/A1
 黄色
/B1
 绿色
A2
 蓝色
B2
 紫色
/A2
 白色
/B2
 灰色

安装提示

带有磁环上参考点的系统请注意调整传感器和环的正确校准(见图)
A, 传感器/环的读取间距
 ≤2 mm
B, 横向偏移
 ±2 mm
C, 同心度偏差
 ±3°
D, 纵向斜度
 ±1°
E, 横向斜度
 ±3°
象征性传感器显示方式
象征性传感器显示方式

系统所属组件

SIKO Global, 磁性传感器 MSK320R
磁性传感器 MSK320R
SIKO Global, 磁尺 MB320/1
磁尺 MB320/1
SIKO Global, 磁环 MR320
磁环 MR320
SIKO Global, 磁环 MRI01
磁环 MRI01
SIKO Global, 磁尺环 MBR320
磁尺环 MBR320

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

电缆长度

00,1

01.0

01.0 0.1 米
01.0 20.0 m, 最小增量 1 m
随着电缆长度的增加，可能会出现电压下降的现象。 由此在设计电气系统时必须考虑到这一点。

线性分辨率/
径向缩放因子 A1/
B1

0,0125/64

0.0125/64

0.0125/64
0.025/32
0.05/16
0.1/8
0.2/4
0.4/2
0.8/1
0

其他可咨询

线性分辨率/
径向缩放因子 A2/
B2

0,0125/64

0.0125/64

0.0125/64
0.025/32
0.05/16
0.1/8
0.2/4
0.4/2
0.8/1
0

其他可咨询

您专人的订货代码

MSK320R - E1 - 01.0 - I - O - 0.0125/64 - 0.0125/64
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

3D-CAD 模型

链接或 URL

CAD-Modell

安装指南

PDF

DE | EN

欧盟符合性声明

PDF

DE | EN

类似产品

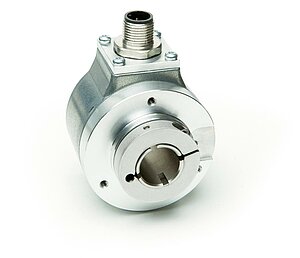

SIKO Global, 增量式编码器 IH5815
增量式编码器 IH5815

  • 分辨率最大为 5000 脉冲/转

  • 通孔空心轴最大直径可达 15 mm

  • 坚固的轴承结构

前往有关产品

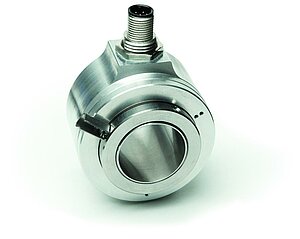

SIKO Global, 增量式编码器 IH5828
增量式编码器 IH5828

  • 分辨率最大为 5000 脉冲/转

  • 通孔空心轴最大直径可达 28 mm

  • M12 或者电缆接头

前往有关产品

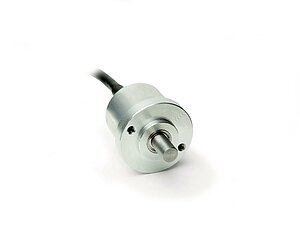

SIKO Global, 增量式编码器 IV2800
增量式编码器 IV2800

  • 微型结构，直径 28 毫米

  • 最大分辨率为 1024 脉冲/转

  • 坚固的轴承结构

前往有关产品

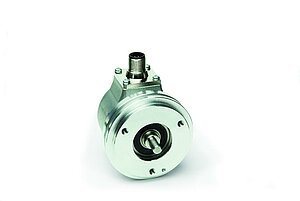

SIKO Global, 增量式编码器 IV5800
