线拉编码器 SG121
坚固的结构设计测量长度达 12 m![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/c/1/csm_27811_CANOPEN_SAFETY_018e3995b9.jpg)
![](/fileadmin/_processed_/5/6/csm_34783_LOGO_IO_LINK_6b538e0c62.png)
![](/fileadmin/_processed_/6/3/csm_34892_SSI_LOGO_a4af671906.jpg)
![](/fileadmin/_processed_/5/e/csm_25651_PROFINET_CMYK_34473ad7ae.jpg)
![](/fileadmin/_processed_/2/4/csm_33688_LOGO_SAEJ1939_820f8170bd.jpg)
最大测量长度可达 12000 毫米的多用途拉绳编码器, 具备坚固的结构造型以及精确和安全的拉绳牵引,所带 58 毫米标准法兰可用于装配各式各样的旋转编码器。与来自 PURE.MOBILE 传感器平台的安全旋转编码器结合使用,其编码器还可以用于安全完整性等级高达 PLd 的苛刻性安全应用。 此外,其拉绳编码器还可以扩展更多附加功能,类似倾斜传感器或 DIP 旋转开关,以便于参数设置。
- 坚固的结构设计
- 简便的安装
- 最大测量长度可达 12000 毫米
- 灵活的绳丝出口方式,得益 wire-flex 技术
- 增量型或绝对值编码器
- 与 WV58MR 编码器结合使用可提供安全版本型
- 通过可自由选择的带 58 毫米标准法兰的旋转编码器使其具有很高的灵活性
- 多种线绳类型
- 使用 PURE.MOBILE 技术
技术制图
技术数据
机械参数
系统数据
环境条件
特征
技术数据
内容补充
外壳
 铝/塑料
线绳类型
ø0.6
 mm
不锈钢
ø0.6
 mm
不锈钢,塑料包层
ø0.6
 mm
para-line 伞兵绳
拉力
≥8
 N
在绳上
测量位移/ 线鼓转动
200
 mm
特征
技术数据
内容补充
重复精度
±0.15
 mm
机械式,取决于行进方向 (第一位置)
测量范围
≤12000
 mm
特征
技术数据
内容补充
环境温度
-20 … +80 °C
防护等级
取决于被安装的旋转编码器
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准
更多信息

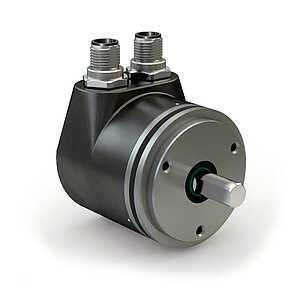

可与该拉绳编码器组合使用的旋转编码器
匹配的旋转编码器可以在我们的网站 www.siko-global.com 上找到。其适合用于:
各个编码器的特殊技术说明请参照相应的技术数据表。此外,其可继续适配应用于不同制造商的种类繁多的编码器。
- 模拟信号输出,如电流或电压输出: AV3650M、AV58M
- 增量式信号输出: IV5800
- 绝对值式信号输出: WV58MR、WV5800M、WV5850、WV3650M、WV36M/CAN
各个编码器的特殊技术说明请参照相应的技术数据表。此外,其可继续适配应用于不同制造商的种类繁多的编码器。
抽出长度/测量范围
SIKO 的拉绳编码器,通过整个拉绳长度(既测量范围)单层卷绕在转鼓上,能够达到最高的测量精确度。SG121 的钢绳直径是如此选择,使其完成转鼓的第一层卷绕时能达到其最大的测量范围 6000 毫米。
如果可以接受仪器的较低测量精度,也可以将绳子缠绕在第二和第三层使用,所测量的长度就会相应地产生变化。
如果可以接受仪器的较低测量精度,也可以将绳子缠绕在第二和第三层使用,所测量的长度就会相应地产生变化。
尺寸单位为毫米
安装提示
当固定线拉绳时要考虑拉绳是否伸直,也就是说与线绳出口延长垂直。建议: 起始位置首先选择在拉出大约 5mm 处。这样就能避免拉绳在返回时运动到极限位置。
符号显示
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
测量范围
7000
单位 mm
绳索固定件
GW
绳索类型
S
编码器类型
OG6
电气连接的方向位置
1
取决于所装配的编码器
附件
类似产品
供货范围
- SG121
- 快速参考指南
