Seilzuggeber SG121
robuste Bauweise mit 12 m Messlänge![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/c/1/csm_27811_CANOPEN_SAFETY_018e3995b9.jpg)
![](/fileadmin/_processed_/5/6/csm_34783_LOGO_IO_LINK_6b538e0c62.png)
![](/fileadmin/_processed_/6/3/csm_34892_SSI_LOGO_a4af671906.jpg)
![](/fileadmin/_processed_/5/e/csm_25651_PROFINET_CMYK_34473ad7ae.jpg)
![](/fileadmin/_processed_/2/4/csm_33688_LOGO_SAEJ1939_820f8170bd.jpg)
Universeller Seilzuggeber mit Messlängen von max. 12000 mm, robustem Aufbau sowie präziser und sicherer Seilführung, vorbereitet für die Anbringung unterschiedlichster Drehgeber mit 58 mm Standardflansch. In Kombination mit einem Safety Drehgeber der PURE.MOBILE Sensorplattform ist auch der Einsatz in sicherheitskritischen Anwendungen bis Performance Level PLd möglich. Des Weiteren kann der Seilzuggeber um zusätzliche Funktionen wie einem Neigungssensor oder DIP-Schalter zur einfachen Parametrisierung erweitert werden.
- robuste Bauweise
- einfache Montage
- Messlänge max. 12000 mm
- flexibler Seilauslass dank Wire-Flex-Technologie
- Inkremental- oder Absolutwertgeber
- in Kombination mit Drehgeber WV58MR auch als Safety-Ausführung erhältlich
- große Flexibilität durch frei wählbare Drehgeber mit 58 mm Standardflansch
- verschiedene Seiltypen
- mit PURE.MOBILE Technologie
Technische Zeichnung
Technische Daten
Mechanische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
 Aluminium/Kunststoff
Seiltyp
ø0.6
 mm
Edelstahl rostfrei
ø0.6
 mm
Edelstahl rostfrei, kunstoffummantelt
ø0.6
 mm
Para-Line
Auszugskraft
≥8
 N
am Seil
Messweg/ Seiltrommelumdrehung
200
 mm
Merkmal
Technische Daten
Ergänzung
Wiederholgenauigkeit
±0.15
 mm
mechanisch, abhängig von Anfahrtsrichtung (1.Lage)
Messbereich
≤12000
 mm
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-20 … +80 °C
Schutzart
abhängig vom montierten Drehgeber
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
100 m/s2, 5 … 150 Hz
EN 60068-2-6
Mehr Informationen

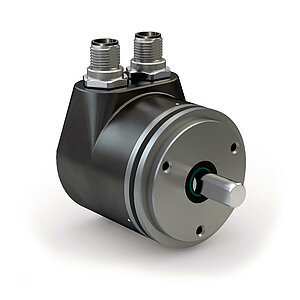

Drehgeber, die mit diesem Seilzuggeber kombiniert werden können
Passende Drehgeber finden Sie auf unserer Website www.siko-global.com. Es eignen sich …
Die technischen Spezifikationen zu diesen Geräten entnehmen Sie bitte den jeweiligen Datenblättern. Weiterhin sind eine Vielzahl von Gebervarianten unterschiedlicher Hersteller einsetzbar.
- für analoge Ausgänge wie Strom oder Spannung: AV3650M, AV58M
- für inkrementelle Ausgänge: IV5800
- für absolute Ausgänge: WV58MR, WV5800M, WV5850, WV3650M, WV36M/CAN
Die technischen Spezifikationen zu diesen Geräten entnehmen Sie bitte den jeweiligen Datenblättern. Weiterhin sind eine Vielzahl von Gebervarianten unterschiedlicher Hersteller einsetzbar.
Auszugslänge/Messbereich
Seilzuggeber von SIKO erreichen ihre höchste Messgenauigkeit dadurch, dass die gesamte Seilauszugslänge (Messbereich) in nur einer Lage auf der Trommel aufgewickelt wird. Beim SG121 ist der Durchmesser des Stahlseils so gewählt, dass bei Nutzung der 1. Trommellage ein max. Messbereich von 6000 mm möglich ist.
Nimmt man eine verminderte Messgenauigkeit in Kauf, dann ist auch eine Aufwicklung in 2. und 3. Lage erhältlich, entsprechend verändern sich die möglichen Messlängen.
Nimmt man eine verminderte Messgenauigkeit in Kauf, dann ist auch eine Aufwicklung in 2. und 3. Lage erhältlich, entsprechend verändern sich die möglichen Messlängen.
Maßangaben in Millimeter
Montagehinweis
Bei der Befestigung des Seils ist zu berücksichtigen, dass der Seilauszug in gerader, d.h. lotrechter Verlängerung zum Seilaustritt erfolgt. Empfehlung: Eine Anfangsstellung erst nach einem Auszug von ca. 5 mm wählen. Hierdurch wird verhindert, dass der Seilzug beim Rücklauf auf Anschlag fährt.
Darstellung symbolisch
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Messbereich
7000
in mm
Seilbefestigung
GW
Seilausführung
S
Gebertyp
OG6
Lage elektrischer Anschluss
1
abhängig vom angebauten Geber
Zubehör
Vergleichbare Produkte
Lieferumfang
- SG121
- Kurzanleitung
