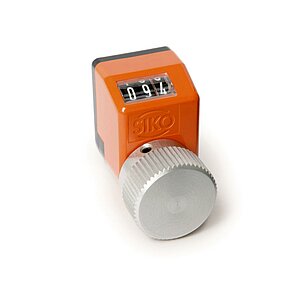

Digitale Positionsanzeige DA02
besonders kleine Bauform
- ultrakleine Bauform
- Hohlwelle max. Ø 10 mm
- minimaler Achsstand 19 mm
- Zählwerk für „mm“ oder „inch“ auslegbar
- optional mit Edelstahl-Antriebswelle
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Technische Zeichnung
Technische Daten
Mechanische Daten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
0.02
kg
Gehäuse
Kunststoff, verstärkt
Zählwerk
3
Dekaden
Ziffernhöhe
~4
mm
max. Drehzahl
|
Anzeige (nach 1. Umdrehung) |
max. Drehzahl [min-1] |
|
010 |
500 (1500) |
|
015 |
500 (1000) |
|
020 |
500 (750) |
|
025 |
500 (600) |
|
030 |
500 |
|
040 |
375 |
|
050 |
300 |
|
060 |
250 |
|
080 |
180 |
|
100 |
150 |
Hinweis
Drehzahlen >500 min-1 dürfen nur kurzzeitig betrieben werden.
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
0 … 80 °C
Bestellung
Bestellhinweis
Hinweis: Hervorhebungen in Orange sind Bestellmerkmale.
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Einbaulage
02
Anzeige nach 1. Umdrehung
7/5
/5 = nicht angezeigter rechnerischer Wert
Kommastelle
0
Zählrichtung
i
Hohlwelle/
Durchmesser
10
Edelstahl

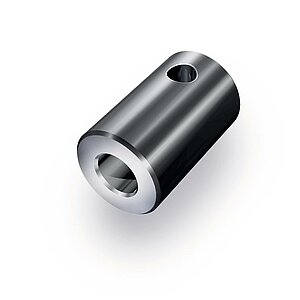

Reduzierhülsen
Farbe
O
Lieferumfang
- DA02
