Neigungssensor IK360
absoluter Neigungssensor mit MEMS-Technologie, Genauigkeit ±0.1°![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
Der Neigungssensor IK360 ist ein absoluter Neigungssensor zur genauen Winkel- oder Neigungsmessung basierend auf der MEMS Technologie. Dank der robusten Bauart bis IP6K9K und der integrierten Temperaturkompensation ist der Neigungssensor auch in Applikationen mit hohen äußeren Einflüssen einsetzbar. Zusätzlich bietet die freie Programmierung von Systemparametern sowie die Teach-In-Funktion für Messbereich, Nullpunktsetzung oder Richtungswechsel eine hohe Flexibilität und einfache Integration in das Gesamtsystem. Der IK360 ist in einer Ein- und Zweiachs-Variante und einer Vielzahl von Schnittstellen erhältlich.
- Einachs oder Zweiachs Ausführung
- 0 … 10 V oder 4 … 20 mA Schnittstelle
- Schnittstelle CANopen
- Schutzart IP66 und IP67
- einfache Drei-Punkt-Montage
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.1
 kg
Gehäuse
 PBT faserverstärkt
Montageart
 3-Punkt-Montage
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
10 … 30 V DC
verpolsicher
Leistungsaufnahme
≤0.7
 W
Temperaturdrift
-0.004
 °/K
Schnittstelle
0 … 10 V
Bürde ≥5 kΩ
4 … 20 mA
Last ≤270 Ω bei 10 V DC
Anschlussart
 1x M12-Steckverbinder (A-kodiert)
8-polig, 1x Stift, Anschlussart E12E
Schnittstelle CANopen
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
-10 … -30 V DC
Leistungsaufnahme
≤0.7
 W
Temperaturdrift
0.004
 °/K
Schnittstelle
 gemäß ISO 11898-1/2, galvanisch nicht getrennt
CANopen
Adresse
1 … 127
Baudrate
20
 kbit/s
50
 kbit/s
100
 kbit/s
40
 kbit/s
50
 kbit/s
500
 kbit/s
800
 kbit/s
1000
 kbit/s
Parameter
gemäß CiA 410
CANopen
Anschlussart
 1x M12-Steckverbinder (A-kodiert)
5-polig, 1x Stift, Anschlussart E12E
Merkmal
Technische Daten
Ergänzung
Abtastung
 MEMS
Auflösung
0.01
 °
Systemgenauigkeit
±0.1
 °
bei 2-Achs-Variante in Arbeitsbereich ±60°
Messbereich
0 … 360 °
1 Achse
±80
 °
2 Achsen, Strom- und Spannungsausgang
±90
 °
2 Achsen, CANopen
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 85 °C
EMV
 EN 61000-6-2
Störfestigkeit / Immission
 EN 61000-6-4
Störaussendung / Emission
Schutzart
IP66
EN 60529, verbaut mit geeignetem Gegenstecker
IP67
EN 60529, verbaut mit geeignetem Gegenstecker
Schockfestigkeit
≤100g, 6 ms
EN 60068-2-27, Halbsinus
Vibrationsfestigkeit
1.5 mm, 10 Hz … 58 Hz
EN 60068-2-6
≤20g, 58 … 2000 Hz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
Schnittstelle analog
Signal 1-Achse |
Signal 2-Achsen |
Pin |
+UB |
+UB |
1 |
nc |
nc |
2 |
nc |
nc |
3 |
GND |
GND |
4 |
Z-Achse Output U / I |
X-Achse Output U / I |
5 |
SET1 |
SET1 |
6 |
nc |
Y-Achse Output U / I |
7 |
nc |
nc |
8 |
CANopen
Signal |
PIN |
CAN_GND |
1 |
+UB |
2 |
GND |
3 |
CAN_H |
4 |
CAN_L |
5 |
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Anzahl Achsen
1
Schnittstelle
0/10V

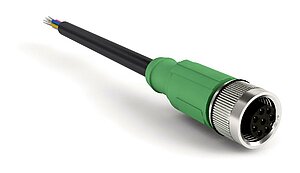

Zubehör
Lieferumfang
- IK360
- Befestigungsset
