Capteur d'inclinaison IK360
Capteur d'inclinaison absollu avec technologie MEMS, précision ±0.1°![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
Le capteur d'inclinaison IK360 est un capteur absolu destiné à la mesure précise d'angles et d'inclinaison se basant sur la technologie MEMS. Grâce à sa construction robuste jusqu'à IP6K9K et à sa compensation de température intégrée, ce capteur d'inclinaison peut aussi être utilisé dans des applications dans lesquelles les influences extérieures sont élevées. La programmation libre de paramètres de système ainsi que la fonction d'apprentissage pour la plage de mesure, le réglage du point zéro ou le changement de direction offrent de plus une grande flexibilité et une intégration simple dans le système complet. L'IK360 est disponible avec un ou deux axes et un grand nombre d'interfaces.
- Modèle à un ou deux axes
- Interface 0 à 10 V ou 4 à 20 mA
- Interface CANopen
- Indices de protection IP66 et IP67
- Montage simple trois points
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.1
 kg
Boîtier
 PBT renforcé à la fibre
Type de montage
 montage en 3 points
Caractéristique
Caractéristiques techniques
Complément
Tension de service
10 … 30 V CC
protection contre l'inversion de polarité
Puissance absorbée
≤0.7
 W
Dérive thermique
-0.004
 °/K
Interface
0 … 10 V
charge ≥5 kΩ
4 … 20 mA
charge ≤270 Ω à 10 V DC
Type de branchement
 1 connecteur M12 (codage A)
8 pôles, 1 broche, connexion E12E
Schnittstelle CANopen
Caractéristique
Caractéristiques techniques
Complément
Tension de service
-10 … -30 V CC
Puissance absorbée
≤0.7
 W
Dérive thermique
0.004
 °/K
Interface
 selon ISO 11898-1/2, non séparé galvaniquement
CANopen
Adresse
1 … 127
Vitesse en bauds
20
 kbit/s
50
 kbit/s
100
 kbit/s
40
 kbit/s
50
 kbit/s
500
 kbit/s
800
 kbit/s
1000
 kbit/s
Paramètre
selon CiA 410
CANopen
Type de branchement
 1 connecteur M12 (codage A)
5 pôles, 1 broche, connexion E12E
Caractéristique
Caractéristiques techniques
Complément
Détection
 MEMS
Résolution
0.01
 °
Précision du système
±0.1
 °
pour la variante à 2 axes dans la plage de mesure ±60°
Plage de mesure
0 … 360 °
1 axe
±80
 °
2 axes, sortie courant et tension
±90
 °
2 axes, CANopen
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-40 … 85 °C
CEM
 EN 61000-6-2
résistance aux interférences / nuisances
 EN 61000-6-4
perturbation / émission
Type de protection
IP66
EN 60529 monté avec le connecteur adéquat
IP67
EN 60529 monté avec le connecteur adéquat
Résistance aux chocs
≤100g, 6 ms
EN 60068-2-27, demi-sinus
Résistance aux vibrations
1.5 mm, 10 Hz … 58 Hz
EN 60068-2-6
≤20g, 58 … 2000 Hz
EN 60068-2-6
Plus d’informations
affectation des broches
Interface analogique
Signal 1-axe |
Signal 2-axes |
Pin |
+UB |
+UB |
1 |
nc |
nc |
2 |
nc |
nc |
3 |
GND |
GND |
4 |
Axe Z sortie U / I |
Axe X sortie U / I |
5 |
SET1 |
SET1 |
6 |
nc |
Axe Y sortie U / I |
7 |
nc |
nc |
8 |
CANopen
Signal |
PIN |
CAN_GND |
1 |
+UB |
2 |
GND |
3 |
CAN_H |
4 |
CAN_L |
5 |
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
nombre d'axes
1
Interface
0/10V

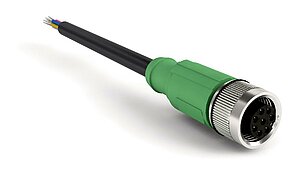

Accessoires
Étendue de la livraison
- IK360
- Kit de fixation
