Sensor de inclinación IK360
Sensor de inclinación absoluto con tecnología MEMS, precisión ±0.1°![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
El sensor de inclinación IK360 es un sensor de inclinación absoluto para la medición exacta de los ángulos o inclinación en base a la tecnologÍa MEMS. Gracias a su robusto tipo de construcción hasta IP6K9K y la compensación de temperatura integrada, el sensor de inclinación se puede utilizar también en aplicaciones con elevadas influencias externas. Además, la libre programación de parámetros del sistema asÍ como la función Teach-In para la gama de medición, el establecimiento del punto cero o el cambio de dirección ofrece una elevada flexibilidad y sencilla integración en la totalidad del sistema. El IK360 se puede recibir en una variante de de uno o dos ejes y un gran número de interfaces.
- Modelo de uno o dos ejes
- 0 … 10 V o interfaz 4 … 20 mA
- Interfaz CANopen
- Tipo de protección IP66 e IP67
- Sencillo montaje en tres puntos
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.1
 kg
Carcasa
 PBT reforzado con fibra
Tipo de montaje
 montaje de 3 puntos
Característica
Característica
Complemento
Tensión de servicio
10 … 30 V DC
protegido frente a un cambio de polaridad
Absorción de potencia
≤0.7
 W
Movilidad temperatura
-0.004
 °/K
Interfaz
0 … 10 V
carga aparente ≥5 kΩ
4 … 20 mA
carga ≤270 Ω a 10 V DC
Tipo de conexión
 1 conector de enchufe M12 (codificado A)
8 polos, 1 clavija, tipo de conexión E12E
Schnittstelle CANopen
Característica
Característica
Complemento
Tensión de servicio
-10 … -30 V DC
Absorción de potencia
≤0.7
 W
Movilidad temperatura
0.004
 °/K
Interfaz
 Según ISO 11898-1/2, no separado galvánicamente
CANopen
Dirección
1 … 127
Tasa de baudios
20
 kbit/s
50
 kbit/s
100
 kbit/s
40
 kbit/s
50
 kbit/s
500
 kbit/s
800
 kbit/s
1000
 kbit/s
Parámetros
según CiA 410
CANopen
Tipo de conexión
 1 conector de enchufe M12 (codificado A)
5 polos, 1 clavija, tipo de conexión E12E
Característica
Característica
Complemento
Palpado
 MEMS
Resolución
0.01
 °
Precisión del sistema
±0.1
 °
con variante de 2 ejes en el rango de trabajo ±60°
Gama de medición
0 … 360 °
1 eje
±80
 °
2 ejes, salida de corriente y de tensión
±90
 °
2 ejes, CANopen
Característica
Característica
Complemento
Temperatura ambiente
-40 … 85 °C
CEM
 EN 61000-6-2
resistencia a las inmisiones / inmisión
 EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
IP66
EN 60529 montado con contraenchufe adecuado
IP67
EN 60529 montado con contraenchufe adecuado
Resistencia a choques
≤100g, 6 ms
EN 60068-2-27, semisinusoide
Resistencia a vibraciones
1.5 mm, 10 Hz … 58 Hz
EN 60068-2-6
≤20g, 58 … 2000 Hz
EN 60068-2-6
Más informaciones
asignación de pines
Interfaz analógico
Señal 1-eje |
Señal de 2 ejes |
Pin |
+UB |
+UB |
1 |
nc |
nc |
2 |
nc |
nc |
3 |
GND |
GND |
4 |
Eje Z salida U / I |
Eje X salida U / I |
5 |
SET1 |
SET1 |
6 |
nc |
Y-Achse Output U / I |
7 |
nc |
nc |
8 |
CANopen
Señal |
PIN |
CAN_GND |
1 |
+UB |
2 |
GND |
3 |
CAN_H |
4 |
CAN_L |
5 |
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
número de ejes
1
Interfaz
0/10V

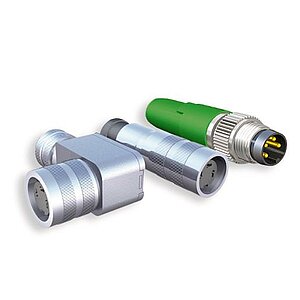

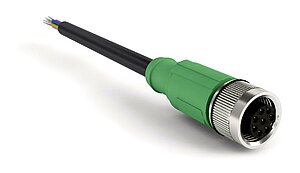

Accesorio
Volumen de suministro
- IK360
- Set de fijación
