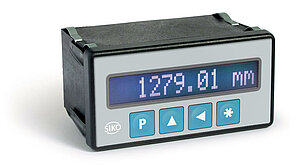

Messanzeige MA506
inkremental, LED-Display, Anzeigegenauigkeit 10 µm
- Anzeigegenauigkeit max. 10 μm
- Wiederholgenauigkeit max. ±0.01 mm
- Kettenmaß- und Resetfunktion
- Direkteingabe Referenz-/ Offsetwert
- Referenzeingang
- arbeitet mit Sensor MS500
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Bauform Gehäuse
Einbaugehäuse, Kunststoff (transparent rot)
Schalttafelausschnitt 68+0.7 x 33+0.6 IEC 61554
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
Stromaufnahme
<60
mA
bei 24 V DC
Anzeige/Anzeigenbereich
5-stellig, LED 7-Segment, 10 mm hoch rot
-99999 … 99999
Anschlussart
Schraubklemmleiste
3-polig (Versorgung)
Mini-DIN
6-polig, 1x Buchse (Sensor MS500)
Merkmal
Technische Daten
Ergänzung
Auflösung
0.01
mm
,
0.05
,
0.1
,
1
Winkelanzeige programmierbar
0.001
,
0.01
in
Systemgenauigkeit
±(0.1 + 0.01 x L) mm, L in m
bei TU = 20 °C
Wiederholgenauigkeit
±0.01
mm
±1 Digit
Verfahrgeschwindigkeit
≤5
m/s
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
0 … 50 °C
Lagertemperatur
-20 … 85 °C
relative Luftfeuchtigkeit
≤95
%
Betauung nicht zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP40 Gesamtgerät
EN 60529
IP60 frontseitig bei Schalttafeleinbau
EN 60529
Mehr Informationen
Anschlussbelegung
|
Signal |
|
GND |
|
+UB |
|
Reset |
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Vergleichbare Produkte
Lieferumfang
- MA506
- Montageanleitung
