Seilzuggeber SGH10
Positionssensor für Hydraulikzylinder bis 1000 mm Messlänge![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
Der SGH10 Seilzuggeber misst den direkten Zylinderhub absolut im Hydraulikzylinder. Durch das neue Messsystem entfällt eine kostenintensive Bohrung des Kolbens. Somit sinken die Integrationskosten im Vergleich zu anderen Messsystemen und eine mögliche Schwächung des Kolbens wird effektiv vermieden. Der Clou: Das Messsystem ist sogar in Teleskopzylindern einsetzbar!
Der SGH10 wurde im Rahmen der SPS IPC Drives 2015 von Messe- und Onlinebesuchern zum Gewinner des DirectIndustry i-NOVO Awards in der Kategorie TECH gewählt.
- Messbereich 0 … 1000 mm (39.37 Inch)
- absolutes Messsystem
- Schnittstelle CANopen, analog: Strom und Spannung
- Betriebsspannung 9 … 32 VDC
- druckfest bis 350 bar, Druckspitzen bis 450 bar
- hohe Flexibilität, dank Teach-In auf jede Messlänge
- hohe EMV-Verträglichkeit
- hohe Schock- und Vibrationsfestigkeit
- mit PURE.MOBILE Technologie
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.15
 kg
Flansch
 Aluminium
Dichtring (HNBR)
Gehäuse
 Kunststoff
PA66
Seiltyp
ø0.45
 mm
Edelstahl rostfrei
Auszugskraft
≥2
 N
Beschleunigung
≤10
 m/s²
Schnittstelle analog
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
9 … 32 V DC
bei Ausgang 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V, verpolsicher
12 … 32 V DC
bei Ausgang 0 … 10 V, verpolsicher
12 … 32 V DC
bei Ausgang 0 … 20 mA, 4 … 20 mA, aber UB > UBürde +2.0 V, verpolsicher
Stromaufnahme
<32
 mA
ohne Last
Leistungsaufnahme
<0.5
 W
ohne Last
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Eingänge digital
2

Limit Eingänge
Eingangssignalpegel high
>8.4
 V
Eingangssignalpegel low
<2.8
 V
Ausgangsspannung
0 … 10 V
Laststrom <1 mA
0 … 5 V
Laststrom <1 mA
0.5 … 4.5 V
Laststrom <1 mA
0.25 … 4.75 V
Laststrom <1 mA
1 … 4.9 V
Laststrom <1 mA
Ausgangsstrom
0 … 20 mA
Bürde ≤500 Ω
4 … 20 mA
Bürde ≤500 Ω
Linearitätstoleranz
±0.25
 %
1000 mm Messlänge, ±0.5 % Ausgangswertebereich ≤15 mV
±0.5
 %
500 mm Messlänge
Einschwingzeit
<150
 ms
Anschlussart
 Steckverbindungssystem
Zubehör KV1H
Schnittstelle CANopen
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
10 … 30 V DC
verpolsicher
Leistungsaufnahme
<0.8
 W
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Linearitätstoleranz
±0.25
 %
1000 mm Messlänge, ±0.5 % Ausgangswertebereich ≤15 mV
±0.5
 %
500 mm Messlänge
Schnittstelle
 gemäß ISO 11898-1/2, galvanisch nicht getrennt
CANopen, CiA 301, CiA 305, CiA 406
Adresse
1 … 127
Node-ID, per SDO oder Layer Setting Service (LSS)
Baudrate
≤1
 Mbit/s
Zykluszeit
1.5
 ms
 typisch
Einschwingzeit
<150
 ms
Anschlussart
 Steckverbindungssystem
Zubehör KV1H
Merkmal
Technische Daten
Ergänzung
Abtastung
 magnetisch
Auflösung
12
 bit
Analogausgang
Wiederholgenauigkeit
±0.15
 mm
Messbereich
500
 mm
Messbereich flexibel nutzbar zwischen 0 … 500 mm
1000
 mm
Messbereich flexibel nutzbar zwischen 0 … 1000 mm
Verfahrgeschwindigkeit
≤1
 m/s
Ausfallrate
235.6
 Jahr(e)
Analogausgang, bei 60 °C (MTBF) nach SN 29500
253.3
 Jahr(e)
CANopen, bei 60 °C (MTBF) nach SN 29500
Zulassung
 E1 konform
UN ECE R10 Genehmigungsnummer: E1 10 R - 05 8507
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 105 °C
Elektronik
-30 … 100 °C
Mechanik, optional bis 105 °C
Lagertemperatur
-40 … 85 °C
relative Luftfeuchtigkeit
100
 %
Betauung im verbautem und gestecktem Zustand zulässig
Betriebsdruck
<350
 bar
Pn angelehnt an ISO 19879
Überlastdruck
<450
 bar
Pmax angelehnt an ISO 19879
Prüfdruck
650
 bar
Pstatisch angelehnt an ISO 19879
EMV
 EN 61326-3.1
Immunitätsanforderung Industrie, Emissionsgrenzwert Klasse B
 ISO 11452-1, -2, -3, -4, -5
Störeinstrahlung EUB
 ISO 7637-1, -2
Transiente Impulse
 ISO 10605
Elektrostatische Entladung (E.S.D)
Schutzart
 IP6K9K
ISO 20653, verbaut mit KV1H und geeignetem Gegenstecker
Schockfestigkeit
1000 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
70 m/s2, 10 … 2 kHz
EN 60068-2-64
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Messbereich
500
in mm
Schnittstelle
0/5V
Spannungsausgang
Spannungsausgang
Spannungsausgang
Spannungsausgang
Spannungsausgang
Stromausgang
Stromausgang

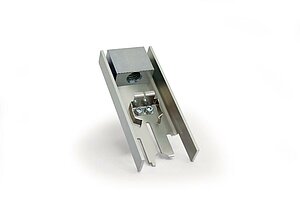

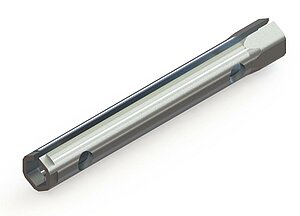

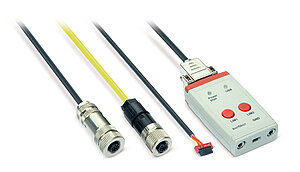

Zubehör
Vergleichbare Produkte
Lieferumfang
- SGH10
- Montageanleitung
