线拉编码器 SGH10
用于液压缸的位置传感器测量长度最大达 1000 mm![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
SGH10 拉绳编码器可直接在液压缸中直接测量柱塞行程。通过新型测量系统无需在柱塞上打孔。与其他测量系统相比,这样就可以降低整合费用并且可以避免削弱柱塞。亮点: 该测量系统也可以用于伸缩缸中。
SGH10在2015 SPC IPC Drives展会中被拜访者和在线访问者评选获得DirectIndustry的 i-NOVO科技奖。
- 测量范围 0 … 1000 mm (39.37 英寸)
- 绝对值测量系统
- 接口 CANopen, 模拟式: 电流和电压
- 工作电压 9 … 32 VDC
- 抗压达 350 bar, 压力峰值达 450 bar
- 高度灵活性,得益于每个测量长度的示教功能
- 高电磁兼容性
- 高抗震和抗冲击性
- 使用 PURE.MOBILE 技术
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.15
 kg
法兰
 铝
密封环 (氢化丁腈橡胶)
外壳
 塑料
PA66
线绳类型
ø0.45
 mm
不锈钢
拉力
≥2
 N
加速
≤10
 m/s²
Schnittstelle analog
特征
技术数据
内容补充
工作电压
9 … 32 V DC
在输出 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V 情况下,反极性保护
12 … 32 V DC
在输出 0 … 10 V, 反极性保护
12 … 32 V DC
在输出为 0 至 20 mA、 4 至 20 mA, 但 UB > U负载 +2.0 V 情况下, 反极保护性
电流消耗
<32
 mA
无载荷
功率消耗
<0.5
 W
无载荷
参数存储器
1010 次循环
也适用于校准过程
数字量输入
2

限制输入
高的输入信号电平
>8.4
 V
低的输入信号电平
<2.8
 V
输出电压
0 … 10 V
负载电流 <1 mA
0 … 5 V
负载电流 <1 mA
0.5 … 4.5 V
负载电流 <1 mA
0.25 … 4.75 V
负载电流 <1 mA
1 … 4.9 V
负载电流 <1 mA
输出电流
0 … 20 mA
电阻 ≤500 Ω
4 … 20 mA
电阻 ≤500 Ω
线性公差
±0.25
 %
1000 mm 检测长度, ±0.5 % 输出值范围 ≤15 mV
±0.5
 %
500 mm 测量长度
震荡时间
<150
 ms
连接方式
 插头连接系统
配件 KV1H
Schnittstelle CANopen
特征
技术数据
内容补充
工作电压
10 … 30 V DC
反极性保护
功率消耗
<0.8
 W
参数存储器
1010 次循环
也适用于校准过程
线性公差
±0.25
 %
1000 mm 检测长度, ±0.5 % 输出值范围 ≤15 mV
±0.5
 %
500 mm 测量长度
接口
 根据 ISO 11898-1/2 标准, 不带电子隔离功能
CANopen, CiA 301, CiA 305, CiA 406
地址
1 … 127
节点号码-ID,通过 SDO 或层设置服务(LSS)设置
波特率
≤1
 Mbit/s
周期循环时间
1.5
 ms
 典型式
震荡时间
<150
 ms
连接方式
 插头连接系统
配件 KV1H
特征
技术数据
内容补充
扫描
 磁性
分辨率
12
 bit
模拟输出
重复精度
±0.15
 mm
测量范围
500
 mm
检测范围可灵活使用在 0 至 500 mm
1000
 mm
检测范围可灵活使用在 0 至 1000 mm
行进速度
≤1
 m/s
故障率
235.6
 年份(s)
模拟输出, 在 60 °C (MTBF) 时根据 SN 29500
253.3
 年份(s)
CANopen, 在 60 °C (MTBF) 时根据 SN 29500
许可
 符合 E1 标准
联合国欧洲经委会 UN ECE R10 批准号: E1 10 R - 05 8507
特征
技术数据
内容补充
环境温度
-40 … 105 °C
电子设备
-30 … 100 °C
机械装置,可选温度达 105 °C
储存温度
-40 … 85 °C
相对湿度
100
 %
在安装和插入的状况下允许凝露
工作压力
<350
 吧台
Pn 值根据 ISO 19879 标准
过载压力
<450
 吧台
Pmax 限值根据 ISO 19879 标准
测试压力
650
 吧台
P静态 值根据 ISO 19879 标准
EMV
 根据 EN 61326-3.1 标准
对抗扰度有要求的工业,放射限值等级B
 按照 ISO 11452-1、-2、-3、-4、-5 标准
干扰侵入量 EUB
 按照 ISO 7637-1、-2 标准
瞬时脉冲
 ISO 10605
静电放电 (E.S.D)
防护等级
 IP6K9K
按 ISO 20653 标准, 已安装 KV1H 和匹配的插头
耐冲击性
1000 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
70 m/s2, 10 … 2 kHz
按照 EN 60068-2-64 标准
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
测量范围
500
单位 mm
接口
0/5V
电压输出
电压输出
电压输出
电压输出
电压输出
电流输出
电流输出

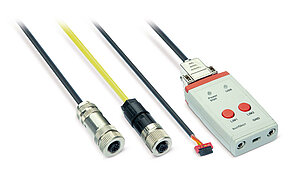

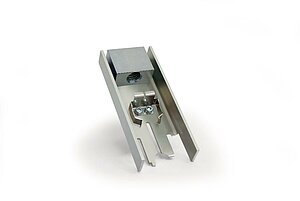

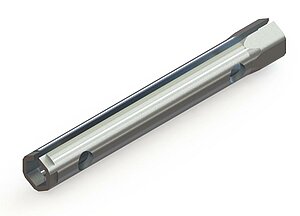

附件
类似产品
供货范围
- SGH10
- 安装指南
