Codificador rotatorio absoluto WH5850
Codificador rotatorio absoluto con eje hueco e Industrial Ethernet![](/fileadmin/_processed_/e/d/csm_CULUS_354e9e12a8.jpg)
![](/fileadmin/_processed_/3/d/csm_25978_E_CAT_4C_OT_1916096ce7.png)
![](/fileadmin/_processed_/0/7/csm_25656_ETHERNETIP_ODVA_8c5b8a4255.jpg)
![](/fileadmin/_processed_/5/e/csm_25651_PROFINET_CMYK_34473ad7ae.jpg)
El codificador rotatorio óptico absoluto Multiturn WH5850 tiene una resolución especialmente alta y está diseñado para aplicaciones en las que el tiempo es un factor crÍtico. La amplia gama de interfaces de Industrial Ethernet, como PROFINET (también con perfil PROFIdrive), EtherNet/IP y EtherCAT, asÍ como los breves tiempos de respuesta y la insensibilidad magnética del 100% lo hacen idóneo para su uso en la técnica de accionamiento, la tecnologÍa de almacenes y la automatización de fábricas. Gracias a la compatibilidad con las últimas funciones PROFINET, EtherNet/IP y EtherCAT, ofrece una fácil integración y una óptima disponibilidad de las instalaciones.
- Codificador rotatorio óptico absoluto
- Resolución Sigleturn altamente precisa y hasta 19 bits
- Interfaces PROFINET IO, EtherNet/IP
- Robusto sistema de cojinetes así como elevada resistencia a las sacudidas y vibraciones
- 100 % insensibilidad magnética
- Rápida puesta en servicio y elevada disponibilidad de la instalación
- Industrie 4.0 ready
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.45
 kg
eje
 acero fino inoxidable
Brida
 aluminio
Carcasa
 aluminio
Revoluciones
≤9000
 min-1
brevemente para ≤10 min., con EPN PROFINET IO
≤6000
 min-1
servicio permanente, con EPN PROFINET IO
Momento de inercia
≤6 x 10-6 kgm2
Momento de arranque
<0.01
 Nm
 a 20 °C
Carga del eje
80
 N
radial
40
 N
axial
Tipo de montaje
 acoplamiento de estátor
tipo de montaje DS1
 elemento de resorte
tipo de montaje DS2
Schnittstelle Profinet IO
Característica
Característica
Complemento
Tensión de servicio
10 … 30 V DC
Protegido frente a un cambio de polaridad, el bloque de alimentación empleado corresponde a la clase 2 (UL 1310)
Absorción de corriente
≤250
 mA
sin carga
Memoria de parámetros
1010 ciclos
válido también para procesos de calibrado
Indicación de estado
5 LEDs
estado del aparato/estado de bus
Interfaz
 PROFINET IO
Perfil versión 4.2, PROFIdrive versión 4.2, RT class 3 (IRT), conformance class C, application class 6, encoder class 4, netload class II
Tipo de conexión
 1 conector de enchufe M12 (codificado A)
4 polos, 1 clavija
 2x M12 conector de enchufe (codificado D)
4 polos, 2 hembrillas
Característica
Característica
Complemento
Palpado
 óptico
Resolución
19
 bit
con EPN PROFINET IO escalable, Default: 8192 (13 bit)
Precisión del sistema
±0.0194
 °
 a 23 °C ±2 °C
±0.0139
 °
 a 23 °C ±2 °C
típico
Precisión de repetición
1
 LSB
Gama de medición
16777216
 rivoluzione
24 bit, con EPN Profinet IO, Default: 4096 (12 bit), sólo escalable sobre resolución total
Autorización
 UL
UL 61010-1, File Nr. E503367
Característica
Característica
Complemento
Temperatura ambiente
-40 … 80 °C
Temperatura de almacenamiento
-40 … 80 °C
Humedad relativa del aire
95
 %
formación de rocío no permitida
CEM
 DIN EN 61326-1
exigencia de inmunidad industrial
 DIN EN 61000-4-2, -3, -6, -8
resistencia a las inmisiones / inmisión
 DIN EN 61000-4-4
escobilla
 DIN EN 55011 clase A
emisión de radiaciones / supresión de radiointerferencias
Norma de seguridad
 UL 61010-1
aplicación en interiores, posibilidad de aplicación en exteriores, no está destinado a la radiación UV directa.
Tipo de protección
 IP65
EN 60529 (tipo de protección no examinado por UL)
 IP67
EN 60529 (tipo de protección no examinado por UL)
Resistencia a choques
2500 m/s2, 6 ms
EN 60068-2-27
Resistencia a vibraciones
100 m/s2, 55 … 2000 Hz
EN 60068-2-6
Más informaciones
asignación de pines
Interfaz
Señal |
PIN |
Tx+ |
1 |
Rx+ |
2 |
Tx- |
3 |
Rx- |
4 |
Tensión de servicio
Señal |
PIN |
+UB |
1 |
nc |
2 |
GND |
3 |
nc |
4 |
Conexiones
PROFINET IO |
|
1 |
LED: enlace 2 |
2 |
"LED: error de bus " |
3 |
LED: Error colectivo |
4 |
LED: ENC |
5 |
"LED: enlace 1 " |
6 |
Power |
7 |
enlace 2 |
8 |
"enlace 1 " |
9 |
- |
Industria 4.0
En la mayoría de los casos, el intercambio de datos con codificadores rotatorios absolutos se limita al intercambio de datos de proceso. Además de los datos del proceso, los codificadores rotatorios industriales inteligentes Industrial Ethernet ofrecen información adicional que puede evaluarse para la supervisión del estado "Condition Monitoring" y el "Predictive Maintenance":
Datos del proceso |
Smart Value |
Smart Function |
Posición real |
Temperatura |
Condition-Monitoring |
Velocidad |
Velocidad límite |
Sobrecarga de la aplicación |
Contador de horas de servicio |
Duración del servicio |
|
Asset-Management |
||
Servido de la red (EPN, EIP) |
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
número de revoluciones
1
sólo con ProfiNET
eje hueco/
diámetro
10
Tipo de montaje
DS1
Tipo de protección
IP65

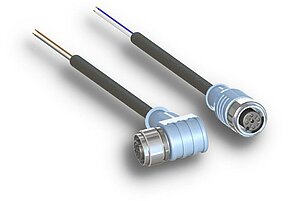

Accesorio
Volumen de suministro
- WH5850
- Instrucciones breves
