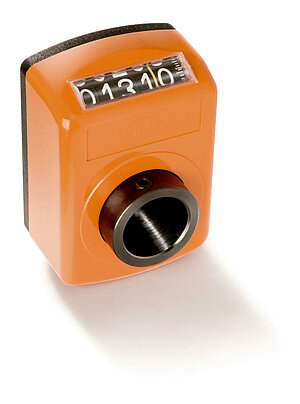

Indicateur de position électronique DE10
Pour arbres de grand diamètre
Le DE10 est un indicateur de position programmable à volonté ne fonctionnant que sur piles. Il offre une flexibilité maximale, car le même appareil de base peut, en fonction de l'application, être paramétré sur le pas de vis, la précision d'affichage et la position de lecture désirés. Le paramétrage via une interface externe est facile grâce à un logiciel de paramétrage.
- Afficheur numérique électronique programmable de mesure linéaire ou angulaire

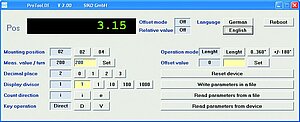

- Programmation à volonté avec le logiciel de programmation ProToolDE
- Arbre creux jusqu‘à 30 mm Ø
- Affichage LCD à 5 positions et signes spéciaux
- Hauteur de chiffres 12 mm env.
- Remise à zéro, coordonnée incrémentale, décalage à entrer au clavier
- Longue durée de fonctionnement de la pile
- Changement de piles aisé sans démontage de l‘appareil
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.1
kg
arbre
Acier bruni (palier lisse)
(≤ ø30H7)
Boîtier
plastique
Régime
≤600
min-1
(facteur de marche de 100 %)
Caractéristique
Caractéristiques techniques
Complément
Pile
pile-bouton lithium, 3 V, type CR2032
durée de fonctionnement ~2 ans
pile-bouton lithium, 3 V, type CR2477
durée de fonctionnement ~8 ans
Afficheur/zone d'affichage
7 segments LCD à 5 positions, ~8 mm de hauteur
-19999 … 99999
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-10 … 60 °C
Température de stockage
-30 … 80 °C
CEM
EN 61000-6-2
résistance aux interférences / nuisances
EN 61000-6-4
perturbation / émission
Type de protection
IP51
EN 60529
Résistance aux chocs
300 m/s2, 15 ms
EN 60068-2-27
Résistance aux vibrations
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
200 m/s2, 100 … 2 kHz
EN 60068-2-6
Commande
Indication relative à la commande
Remarque: les caractères en orange sont des caractéristiques de commande.
Note
Veuillez noter que l'affichage (= valeur mesurée par tour / diviseur d'affichage doit au moins avoir la valeur 2 !
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Position de montage *
02
Valeur mesurée par tour *
00002
00002
90000
uniquement avec virgule décimale « 1 »
uniquement avec virgule décimale « 1 »
point décimal *
0
Diviseur d'affichage *
1
voir calcul de la valeur affichée
Sens de comptage *
i
commande par touches
D
arbre creux/
diamètre
30
douilles de réduction
Couleur
O
Pile
B2
tenir compte du dessin technique
Accessoires
Produits comparables
Étendue de la livraison
- DE10
- Instructions de montage
