电子式位置指示器 DE10
用于大的轴直径
DE10 位置指示器是可自由编程和纯电池供电的位置指示器。DE10 指示器提供了最高的灵活性，因为设置参数的基础设备不变，可以根据应用设置所需的主轴螺距、显示精确度和读值位置等。 通过使用编程软件及外部接口达到简便地进行参数设置。
- 用于长度或角度测量的电子数字式显示器

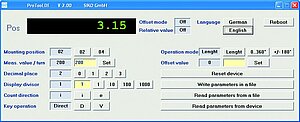

- 通过编程软件 ProToolDE 可自由编程
- 空心轴最大直径 30 毫米
- 5位含特殊字符的液晶显示器
- 字符高度约为12毫米
- 复位、增量、偏移值通过键盘操作
- 电池使用寿命长
- 无需拆开设备就可简便的更换电池
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
技术制图
技术数据
机械参数
电气数据
环境条件
特征
技术数据
内容补充
重量
~0.1
kg
轴
抛光钢制（带滑动轴承）
(≤ 直接 30H7)
外壳
塑料
转速
≤600
min-1
(100 % 接通时间)
特征
技术数据
内容补充
电池
锂纽扣电池，3 V，型号 CR2032
~2 年使用寿命
锂纽扣电池，3 V，型号 CR2477
~8 年使用寿命
指示/指示范围
5 位 LCD 显示 7 段, ~8 mm 高
-19999 … 99999
特征
技术数据
内容补充
环境温度
-10 … 60 °C
储存温度
-30 … 80 °C
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP51
按照 EN 60529 标准
耐冲击性
300 m/s2, 15 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准
200 m/s2, 100 … 2 kHz
按照 EN 60068-2-6 标准
订单代码
订购提示
注意：橙色突出显示的是订单特征。
提示
请注意，显示器显示(每圈的测量值/显示除数)最小值必须为2！
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
安装位置 *
02
每转的测量值 *
00002
00002
90000
只适合小数点为 "1" 时
只适合小数点为 "1" 时
小数点位 *
0
显⽰除数 *
1
见显示值计算
计数方向 *
i
按键操作方式
D
空心轴/
直径
30
减径套
颜色
O
电池
B2
注意技术图纸
供货范围
- DE10
- 安装指南
