倾角传感器 IK360
使用 MEMS 技术的绝对值式倾角传感器,精确度达 ±0.1°![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
倾角传感器 IK360 是一绝对值式倾角传感器,基于 MEMS 技术进行精确测量角度或倾斜角。 凭借保护等级高达 IP6K9K 的坚固结构设计和集成的温度补偿功能,该角斜传感器也适合用于受外部影响较大的应用中。 此外,通过对系统参数的自由编程性,如测量范围的示教功能、零点设置或简易的方向改变等功能,提供了高度的灵活性,并易于集成到整个系统中。 IK360 传感器可提供单轴和双轴类型及多种接口方式。
- 轴或双轴设计
- 0 … 10 V 或者 4 … 20 mA 接口
- 接口为 CANopen
- 防护等级为 IP66 和 IP67
- 简便的三点安装
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.1
 kg
外壳
 进行过 PBT 纤维增强
安装方式
 3 点式安装方式
特征
技术数据
内容补充
工作电压
10 … 30 V DC
反极性保护
功率消耗
≤0.7
 W
温度漂移
-0.004
 °/K
接口
0 … 10 V
电阻 ≥5 kΩ
4 … 20 mA
负载 ≤270 Ω 在 10 伏直流电
连接方式
 1 个 M12 插拔连接器 (A 编码)
8 枚针端、1 根插销、连接类型 E12E
Schnittstelle CANopen
特征
技术数据
内容补充
工作电压
-10 … -30 V DC
功率消耗
≤0.7
 W
温度漂移
0.004
 °/K
接口
 根据 ISO 11898-1/2 标准, 不带电子隔离功能
CANopen
地址
1 … 127
波特率
20
 kbit/s
50
 kbit/s
100
 kbit/s
40
 kbit/s
50
 kbit/s
500
 kbit/s
800
 kbit/s
1000
 kbit/s
参数
按照 CiA 410 标准
CANopen
连接方式
 1 个 M12 插拔连接器 (A 编码)
5 针、1个芯针、接口类型 E12E
特征
技术数据
内容补充
扫描
 MEMS
分辨率
0.01
 °
系统精确度
±0.1
 °
适合双轴类型及当工作范围为 ±60° 时
测量范围
0 … 360 °
1 轴
±80
 °
2 根轴、 电流和电压信号输出
±90
 °
2 根轴、 CANopen
特征
技术数据
内容补充
环境温度
-40 … 85 °C
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP66
按照 EN 60529 标准, 已安装匹配的插头
IP67
按照 EN 60529 标准, 已安装匹配的插头
耐冲击性
≤100g, 6 ms
按照 EN 60068-2-27 标准、 半正弦波
耐振动性
1.5 mm, 10 Hz … 58 Hz
按照 EN 60068-2-6 标准
≤20g, 58 … 2000 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
模拟式接口
信号1轴 |
信号2轴 |
Pin |
+UB |
+UB |
1 |
nc |
nc |
2 |
nc |
nc |
3 |
GND |
GND |
4 |
Z-轴 输出 U / I |
X-轴 输出 U / I |
5 |
SET1 |
SET1 |
6 |
nc |
Y 轴的输出 U / I |
7 |
nc |
nc |
8 |
CANopen
信号符标 |
插脚 |
CAN_GND |
1 |
+UB |
2 |
"整合规范文档 " |
3 |
CAN_H |
4 |
CAN_L |
5 |
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
轴数量
1
接口
0/10V

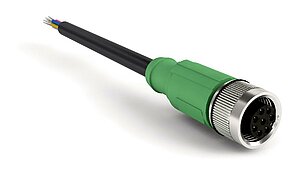

附件
供货范围
- IK360
- 紧固套件
