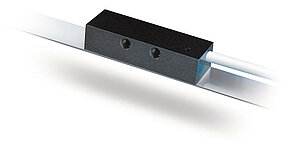

磁性传感器 MSA501
绝对值式,接口 SSI,CANopen,分辨率 1μm![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/6/3/csm_34892_SSI_LOGO_a4af671906.jpg)
- 最大分辨率为绝对值 5 μm, 增量式 1 μm
- 重复精度为 0.005 毫米
- SSI,RS485,CANopen 输出电路
- 可选择外加增量信号LD (SSI, RS485)
- 读取距离 ≤1.3 mm
- 最大测量长度为10240 mm
- 用于诊断的 LED 状态指示灯
- 工业 4.0 就绪
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳
 压铸锌
传感器/尺的读取距离
≤1.3
 mm
特征
技术数据
内容补充
工作电压
4.5 … 30 V DC
反极性保护
功率消耗
1.5
 W
SSI 时钟频率输入
≤750
 kHz
依赖于电线长度
输出电路
 无, LD (RS422)
接口
 SSI, RS485
 CANopen
Spec. 2.0A, DS 301, DS 406, ISO 11898
波特率
0.05 … 1 Mbit/s
CANopen
周期循环时间
<25
 µs
SSI/RS485
<40
 µs
CANopen
连接方式
 M12 插拔连接器 (A 编码)
12 针, 1 个插头 (SSI, RS485)
 M12 插拔连接器 (A 编码)
5 针, 1 个插头 (CANopen)
特征
技术数据
内容补充
分辨率
5
 µm
,
10
绝对值式
系统精确度
±(0.02 + 0.03 x L) 毫米, L 单位米
 在 TU = 20 °C 时
重复精度
≤5 µm, ±1 个数
 在 TU = 20 °C 时
测量范围
≤10240
 mm
行进速度
≤5
 m/s
绝对值式
 见表格
增量式
行进速度
行进速度/周速 Vmax [m/s] |
||||||||||
分辨率 [mm] |
0.001 |
4.00 |
1.60 |
0.80 |
0.32 |
0.20 |
0.10 |
0.05 |
0.03 |
0.01 |
0.005 |
20.00 |
8.00 |
4.00 |
1.60 |
1.00 |
0.50 |
0.25 |
0.13 |
0.06 |
|
0.010 |
25.00 |
16.00 |
8.00 |
3.20 |
2.00 |
1.00 |
0.50 |
0.25 |
0.13 |
|
脉冲间隔 [μs] |
0.20 |
0.50 |
1.00 |
2.50 |
4.00 |
8.00 |
16.00 |
32.00 |
66.00 |
|
计数频率[kHz] |
1250.00 |
500.00 |
250.00 |
100.00 |
62.50 |
31.25 |
15.63 |
7.81 |
3.79 |
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
特征
技术数据
内容补充
环境温度
-30 … 85 °C
储存温度
-40 … 85 °C
相对湿度
100
 %
允许凝露
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
 IP67
符合 EN 60529 标准,安装了配套连接器
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
SSI、RS485,不带 LD
SSI |
RS485 |
PIN |
nc |
nc |
1 |
D+ |
DÜA |
2 |
D- |
DÜB |
3 |
T- |
nc |
4 |
+UB |
+UB |
5 |
nc |
nc |
6 |
nc |
nc |
7 |
nc |
nc |
8 |
nc |
nc |
9 |
config |
config |
10 |
T+ |
nc |
11 |
GND |
GND |
12 |
SSI、 RS485,带 LD
SSI |
RS485 |
PIN |
nc |
nc |
1 |
T+ |
DÜA |
2 |
D- |
DÜB |
3 |
T- |
nc |
4 |
+UB |
+UB |
5 |
/A |
/A |
6 |
A |
A |
7 |
/B |
/B |
8 |
B |
B |
9 |
config |
config |
10 |
T+ |
nc |
11 |
GND |
GND |
12 |
CANopen
信号符标 |
PIN |
CAN_GND* |
1 |
+UB |
2 |
GND* |
3 |
CAN_H |
4 |
CAN_L |
5 |
* CAN_GND 内部已与 GND 连接
工业 4.0
在大多数情况下,与磁性编码器的数据交换仅限于工艺过程数据的交换。 除了工艺过程数据,智能式驱动器还提供附加信息,其可用于评估从状态监控„Condition Monitoring“至预测性维护„Predictive Maintenance“等功能作用:
工艺数据 |
智能值 |
智能式功能 |
实际位置 |
-- |
可信度监控 |
速度 |
安装提示
在安装传感器和磁尺的时候请注意系统部件彼此之间的正确方向。尺子和传感器上的箭头方向必须在安装时一致。
A, 传感器/尺的读取间距 |
≤1.3 mm |
B, 横向偏移 |
±3 mm |
C, 同心度偏差 |
±1.5° |
D, 纵向斜度 |
±1° |
E, 横向斜度 |
±4° |
象征性传感器显示方式

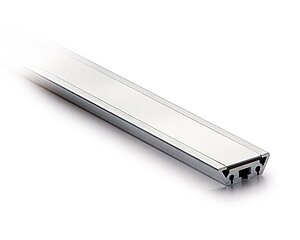

系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
接口
RS485
绝对式分辨率
5
CANopen 出厂设置
输出电路
O
只在 SSI, RS485
增量式分辨率
1
只在输出开关 LD
只在输出开关 LD
只在输出开关 LD
脉冲间隔
0.2
单位 µs

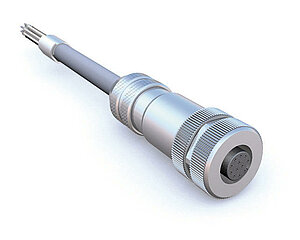

附件

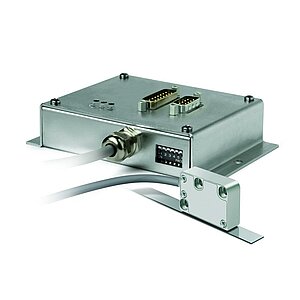

类似产品
供货范围
- MSA501
- 紧固套件
- 安装指南
