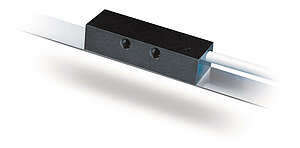

Sensore magnetico MSA501
Assoluto, interfaccia SSI, CANopen, risoluzione 1 μm![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/6/3/csm_34892_SSI_LOGO_a4af671906.jpg)
- Max. risoluzione 5 μm assoluto, 1 μm incrementale
- Ripetibilità 0.005 mm
- Circuito di uscita SSI, RS485, CANopen
- Segnali incrementali aggiuntivi opzionali LD (SSI, RS485)
- Distanza di lettura ≤1.3 mm
- Max. corsa utile 10240 mm
- LED di stato per diagnosi
- Industry 4.0 ready
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Corpo
 pressogetto di zinco
Distanza di lettura sensore/banda
≤1.3
 mm
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
4.5 … 30 V DC
protezione da inversione di polarità
Potenza assorbita
1.5
 W
Frequenza di clock SSI ingresso
≤750
 kHz
dipendente dalla lunghezza del cavo
Circuito di uscita
 senza, LD (RS422)
Interfaccia
 SSI, RS485
 CANopen
spec. 2.0A, DS 301, DS 406, ISO 11898
Baud rate
0.05 … 1 Mbit/s
CANopen
Tempo ciclo
<25
 µs
SSI/RS485
<40
 µs
CANopen
Tipo di connessione
 connettore M12 (codifica A)
a 12 poli, 1 connettore maschio (SSI, RS485)
 connettore M12 (codifica A)
a 5 poli, 1 connettore maschio (CANopen)
Caratteristica
Dati tecnici
Integrazione
Risoluzione
5
 µm
,
10
assoluto
Precisione di sistema
±(0.02 + 0.03 x L) mm, L in m
 a TU = 20 °C
Ripetibilità
≤5 µm, ±1 digit
 a TU = 20 °C
Range di misura
≤10240
 mm
Velocità di traslazione
≤5
 m/s
assoluto
 vedi tabella
incrementale
Velocità di traslazione
Velocità di traslazione / periferica Vmax [m/s] |
||||||||||
Risoluzione [mm] |
0.001 |
4.00 |
1.60 |
0.80 |
0.32 |
0.20 |
0.10 |
0.05 |
0.03 |
0.01 |
0.005 |
20.00 |
8.00 |
4.00 |
1.60 |
1.00 |
0.50 |
0.25 |
0.13 |
0.06 |
|
0.010 |
25.00 |
16.00 |
8.00 |
3.20 |
2.00 |
1.00 |
0.50 |
0.25 |
0.13 |
|
Distanza impulsi [μs] |
0.20 |
0.50 |
1.00 |
2.50 |
4.00 |
8.00 |
16.00 |
32.00 |
66.00 |
|
Frequenza di conteggio [kHz] |
1250.00 |
500.00 |
250.00 |
100.00 |
62.50 |
31.25 |
15.63 |
7.81 |
3.79 |
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-30 … 85 °C
Temperatura di stoccaggio
-40 … 85 °C
Umidità relativa dell'aria
100
 %
condensazione ammessa
CEM
 EN 61000-6-2
immunità / immissione
 EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
 IP67
EN 60529, con controconnettore montato
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Ulteriori informazioni
piedinatura
SSI, RS485 senza LD
SSI |
RS485 |
PIN |
nc |
nc |
1 |
D+ |
DÜA |
2 |
D- |
DÜB |
3 |
T- |
nc |
4 |
+UB |
+UB |
5 |
nc |
nc |
6 |
nc |
nc |
7 |
nc |
nc |
8 |
nc |
nc |
9 |
config |
config |
10 |
T+ |
nc |
11 |
GND |
GND |
12 |
SSI, RS485 con LD
SSI |
RS485 |
PIN |
nc |
nc |
1 |
T+ |
DÜA |
2 |
D- |
DÜB |
3 |
T- |
nc |
4 |
+UB |
+UB |
5 |
/A |
/A |
6 |
A |
A |
7 |
/B |
/B |
8 |
B |
B |
9 |
config |
config |
10 |
T+ |
nc |
11 |
GND |
GND |
12 |
CANopen
Segnale |
PIN |
CAN_GND* |
1 |
+UB |
2 |
GND* |
3 |
CAN_H |
4 |
CAN_L |
5 |
* CAN_GND collegato internamente con GND
Industria 4.0
Nella maggior parte dei casi, lo scambio di dati con gli encoder magnetici è limitato allo scambio dei dati di processo. Oltre ai dati di processo, gli azionamenti intelligenti offrono ulteriori informazioni che possono essere valutate per il monitoraggio dello stato "Condition Monitoring" fino alla manutenzione predittiva "Predictive Maintenance".
Dati di processo |
Smart Value |
Smart Function |
Posizione reale |
-- |
Monitoraggio plausibilità |
Velocità |
Istruzioni di montaggio
Montando i sensori e la banda magnetica fare attenzione ad allinearli in modo corretto uno rispetto all'altro. La freccia marcata sulla banda ed il sensore devono essere rivolti nella stessa direzione.
A, distanza di lettura sensore/banda |
≤1.3 mm |
B, spostamento laterale |
±3 mm |
C, disassamento |
±1.5° |
D, inclinazione longitudinale |
±1° |
E, inclinazione laterale |
±4° |
Rappresentazione del sensore simbolica
Componente di sistema
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Interfaccia
RS485
risoluzione assoluta
5
impostazione di fabbrica CANopen
Circuito di uscita
O
solo per SSI, RS485
risoluzione incrementale
1
solo per circuito di uscita LD
solo per circuito di uscita LD
solo per circuito di uscita LD
Distanza impulsi
0.2
in µs
Accessori
Prodotti simili
Volume di fornitura
- MSA501
- Set di fissaggio
- Istruzioni per il montaggio
