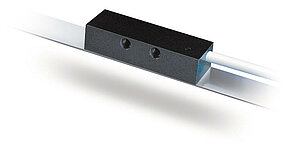

Capteur magnétique MSA501
Absolu, interface SSI, CANopen, résolution 1 μm![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/6/3/csm_34892_SSI_LOGO_a4af671906.jpg)
- Résolution 5 μm absolu, 1 μm incrémental max.
- Reproductibilité 0.005 mm
- Circuit de sortie SSI, RS485, CANopen
- en option signaux incrémentaux supplémentaires LD (SSI, RS485)
- Distance de lecture ≤1.3 mm
- Mesure linéaire max. 10240 mm
- LED d‘état de diagnostic
- Industrie 4.0 ready
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Boîtier
 zinc moulé sous pression
Entrefer capteur/bande
≤1.3
 mm
Caractéristique
Caractéristiques techniques
Complément
Tension de service
4.5 … 30 V CC
protection contre l'inversion de polarité
Puissance absorbée
1.5
 W
Cycle SSI entrée
≤750
 kHz
en fonction de la longueur de câble
Circuit de sortie
 sans, LD (RS422)
Interface
 SSI, RS485
 CANopen
spéc. 2.0A, DS 301, DS 406, ISO 11898
Vitesse en bauds
0.05 … 1 Mbit/s
CANopen
Temps de cycle
<25
 µs
SSI/RS485
<40
 µs
CANopen
Type de branchement
 connecteur M12 (codage A)
12 pôles, 1 broche (SSI, RS485)
 connecteur M12 (codage A)
5 pôles, 1 broche (CANopen)
Caractéristique
Caractéristiques techniques
Complément
Résolution
5
 µm
,
10
absolu
Précision du système
±(0.02 + 0.03 x L) mm, L en m
 pour TU = 20 °C
Reproductibilité
≤5 µm, ±1 digit
 pour TU = 20 °C
Plage de mesure
≤10240
 mm
Vitesse de déplacement
≤5
 m/s
absolu
 voir tableau
incrémental
Vitesse de déplacement
Vitesse de déplacement / circonférentielle Vmax [m/s] |
||||||||||
Résolution [mm] |
0.001 |
4.00 |
1.60 |
0.80 |
0.32 |
0.20 |
0.10 |
0.05 |
0.03 |
0.01 |
0.005 |
20.00 |
8.00 |
4.00 |
1.60 |
1.00 |
0.50 |
0.25 |
0.13 |
0.06 |
|
0.010 |
25.00 |
16.00 |
8.00 |
3.20 |
2.00 |
1.00 |
0.50 |
0.25 |
0.13 |
|
Intervalle d'impulsions [μs] |
0.20 |
0.50 |
1.00 |
2.50 |
4.00 |
8.00 |
16.00 |
32.00 |
66.00 |
|
Fréquence de comptage [kHz] |
1250.00 |
500.00 |
250.00 |
100.00 |
62.50 |
31.25 |
15.63 |
7.81 |
3.79 |
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-30 … 85 °C
Température de stockage
-40 … 85 °C
Humidité relative
100
 %
formation de rosée autorisée
CEM
 EN 61000-6-2
résistance aux interférences / nuisances
 EN 61000-6-4
perturbation / émission
Type de protection
 IP67
EN 60529, contre-connecteur monté
Résistance aux chocs
500 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Plus d’informations
affectation des broches
SSI, RS485 sans LD
SSI |
RS485 |
PIN |
nc |
nc |
1 |
D+ |
DÜA |
2 |
D- |
DÜB |
3 |
T- |
nc |
4 |
+UB |
+UB |
5 |
nc |
nc |
6 |
nc |
nc |
7 |
nc |
nc |
8 |
nc |
nc |
9 |
config |
config |
10 |
T+ |
nc |
11 |
GND |
GND |
12 |
SSI, RS485 avec LD
SSI |
RS485 |
PIN |
nc |
nc |
1 |
T+ |
DÜA |
2 |
D- |
DÜB |
3 |
T- |
nc |
4 |
+UB |
+UB |
5 |
/A |
/A |
6 |
A |
A |
7 |
/B |
/B |
8 |
B |
B |
9 |
config |
config |
10 |
T+ |
nc |
11 |
GND |
GND |
12 |
CANopen
Signal |
PIN |
CAN_GND* |
1 |
+UB |
2 |
GND* |
3 |
CAN_H |
4 |
CAN_L |
5 |
* CAN_GND interne connecté à GND
Industrie 4.0
L'échange de données avec les codeurs magnétiques se limite la plupart du temps à à l'échange de données de processus. Outre les données de processus, les indicateurs intelligents offrent des informations complémentaires pouvant être exploitées pour la surveillance de l'état « Condition Monitoring » jusqu'à la maintenance prédictive « Predictive Maintenance » :
Données de processus |
Smart Value |
Smart Function |
Position réelle |
-- |
Surveillance de la plausibilité |
Vitesse |
Instruction de montage
Lors du montage du capteur et de la bande magnétique, veuillez veiller à la bonne orientation des composants du système l'un par rapport à l'autre. La flèche de repère sur la bande et le capteur doit pointer dans la même direction lors du montage.
A, distance de lecture capteur / bande |
≤1.3 mm |
B, décalage latéral |
±3 mm |
C, défaut d'alignement |
±1.5° |
D, inclinaison longitudinale |
±1° |
E, inclinaison latérale |
±4° |
Représentation symbolique de capteur

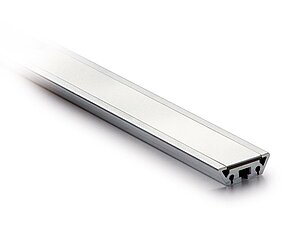

Composant du système
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Interface
RS485
résolution absolue
5
réglage usine CANopen
Circuit de sortie
O
uniquement pour SSI, RS485
résolution incrémentale
1
uniquement pour le circuit de sortie LD
uniquement pour le circuit de sortie LD
uniquement pour le circuit de sortie LD
Intervalle entre les impulsions
0.2
en µs

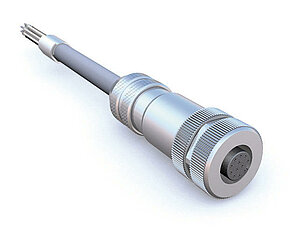

Accessoires
Produits comparables
Étendue de la livraison
- MSA501
- Kit de fixation
- Instructions de montage
