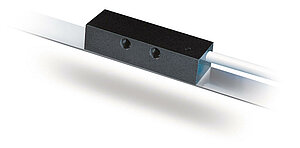

Magnetsensor MSA501
absolut, Schnittstelle SSI, CANopen, Auflösung 1 μm![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/6/3/csm_34892_SSI_LOGO_a4af671906.jpg)
- max. Auflösung 5 μm absolut, 1 μm inkremental
- Wiederholgenauigkeit 0.005 mm
- Ausgangsschaltung SSI, RS485, CANopen
- optional zusätzliche Inkrementalsignale LD (SSI, RS485)
- Leseabstand ≤1.3 mm
- max. Messlänge 10240 mm
- Status-LEDs für Diagnose
- Industrie 4.0 ready
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
 Zinkdruckguss
Leseabstand Sensor/Band
≤1.3
 mm
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
4.5 … 30 V DC
verpolsicher
Leistungsaufnahme
1.5
 W
SSI Taktrate Eingang
≤750
 kHz
abhängig von der Kabellänge
Ausgangsschaltung
 ohne, LD (RS422)
Schnittstelle
 SSI, RS485
 CANopen
Spec. 2.0A, DS 301, DS 406, ISO 11898
Baudrate
0.05 … 1 Mbit/s
CANopen
Zykluszeit
<25
 µs
SSI/RS485
<40
 µs
CANopen
Anschlussart
 M12-Steckverbinder (A-kodiert)
12-polig, 1x Stift (SSI, RS485)
 M12-Steckverbinder (A-kodiert)
5-polig, 1x Stift (CANopen)
Merkmal
Technische Daten
Ergänzung
Auflösung
5
 µm
,
10
absolut
Systemgenauigkeit
±(0.02 + 0.03 x L) mm, L in m
 bei TU = 20 °C
Wiederholgenauigkeit
≤5 µm, ±1 Digit
 bei TU = 20 °C
Messbereich
≤10240
 mm
Verfahrgeschwindigkeit
≤5
 m/s
absolut
 siehe Tabelle
inkrementell
Verfahrgeschwindigkeit
Verfahr-/ Umfangsgeschwindigkeit Vmax [m/s] |
||||||||||
Auflösung [mm] |
0.001 |
4.00 |
1.60 |
0.80 |
0.32 |
0.20 |
0.10 |
0.05 |
0.03 |
0.01 |
0.005 |
20.00 |
8.00 |
4.00 |
1.60 |
1.00 |
0.50 |
0.25 |
0.13 |
0.06 |
|
0.010 |
25.00 |
16.00 |
8.00 |
3.20 |
2.00 |
1.00 |
0.50 |
0.25 |
0.13 |
|
Pulsabstand [μs] |
0.20 |
0.50 |
1.00 |
2.50 |
4.00 |
8.00 |
16.00 |
32.00 |
66.00 |
|
Zählfrequenz [kHz] |
1250.00 |
500.00 |
250.00 |
100.00 |
62.50 |
31.25 |
15.63 |
7.81 |
3.79 |
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-30 … 85 °C
Lagertemperatur
-40 … 85 °C
relative Luftfeuchtigkeit
100
 %
Betauung zulässig
EMV
 EN 61000-6-2
Störfestigkeit / Immission
 EN 61000-6-4
Störaussendung / Emission
Schutzart
 IP67
EN 60529, bei montiertem Gegenstecker
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
SSI, RS485 ohne LD
SSI |
RS485 |
PIN |
nc |
nc |
1 |
D+ |
DÜA |
2 |
D- |
DÜB |
3 |
T- |
nc |
4 |
+UB |
+UB |
5 |
nc |
nc |
6 |
nc |
nc |
7 |
nc |
nc |
8 |
nc |
nc |
9 |
config |
config |
10 |
T+ |
nc |
11 |
GND |
GND |
12 |
SSI, RS485 mit LD
SSI |
RS485 |
PIN |
nc |
nc |
1 |
T+ |
DÜA |
2 |
D- |
DÜB |
3 |
T- |
nc |
4 |
+UB |
+UB |
5 |
/A |
/A |
6 |
A |
A |
7 |
/B |
/B |
8 |
B |
B |
9 |
config |
config |
10 |
T+ |
nc |
11 |
GND |
GND |
12 |
CANopen
Signal |
PIN |
CAN_GND* |
1 |
+UB |
2 |
GND* |
3 |
CAN_H |
4 |
CAN_L |
5 |
* CAN_GND intern mit GND verbunden
Industrie 4.0
Der Datenaustausch mit den magnetischen Encodern beschränkt sich in den meisten Fällen auf den Austausch der Prozessdaten. Neben den Prozessdaten bieten intelligente Antriebe Zusatzinformationen, die für die Zustandsüberwachung „Condition Monitoring“ bis hin zur vorausschauenden Wartung „Predictive Maintenance“ ausgewertet werden können:
Prozessdaten |
Smart Value |
Smart Function |
Istposition |
-- |
Plausibilitätsüberwachung |
Geschwindigkeit |
Montagehinweis
Bitte beachten Sie bei der Montage von Sensor und Magnetband die richtige Ausrichtung beider Systemkomponenten zueinander. Pfeilmarkierung auf Band und Sensor müssen bei der Montage in die gleiche Richtung zeigen.
A, Leseabstand Sensor/Band |
≤1.3 mm |
B, seitlicher Versatz |
±3 mm |
C, Fluchtungsfehler |
±1.5° |
D, Längsneigung |
±1° |
E, Seitenneigung |
±4° |
Sensordarstellung symbolisch

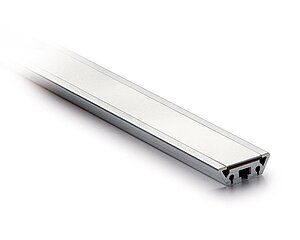

Systemkomponente
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Schnittstelle
RS485
Auflösung absolut
5
CANopen Werkseinstellung
Ausgangsschaltung
O
nur bei SSI, RS485
Auflösung inkremental
1
nur bei Ausgangsschaltung LD
nur bei Ausgangsschaltung LD
nur bei Ausgangsschaltung LD
Pulsabstand
0.2
in µs
Zubehör
Vergleichbare Produkte
Lieferumfang
- MSA501
- Befestigungsset
- Montageanleitung
