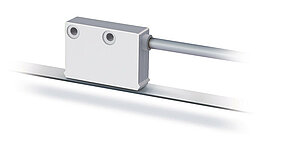

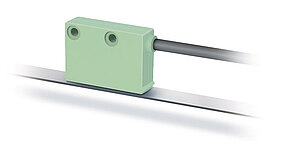

磁性传感器 MSK4000
紧密型传感器，增量式，数字接口，读取间距 20 毫米
- 最大分辨率为 0.25 毫米
- 重复精度为 ±2 个增量，（最大为 ±0.5 毫米）
- 与 MB4000 磁栅尺配合使用
- 读取距离 ≤20 mm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳
灰色 ABS 塑料
传感器/尺的读取距离
5 … 20 mm
电缆护套
聚氨酯，适用拖链
4-芯线式 ø4.4-0.4 mm; 6、8-芯线式 ø5-0.4 mm
电缆曲率半径
5x 电缆直径
静态的
7.5x 电缆直径
动态的
电缆寿命
>5
米尔循环
测试条件如下:
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
反极性保护
5 V DC ±5 %
无反极性保护
电流消耗
<50
mA
PP, 无负载
<25
mA
LD
输出电路
PP, LD (RS422), TTL
输出信号
A, /A, B, /B, I, /I
90° 相位移
高的输出信号电平
UB - 2.5 V
PP
RS422 专用
LD
>2.4
V
TTL
低的输出信号电平
<0.8
V
PP
RS422 专用
LD
<0.4
V
TTL
反应时间
1.5
µs
基准信号的脉冲宽度
1
增量
实时性要求
与速度成比例的信号输出
连接方式
开放的电缆末端
插拔连接器
7/8 针
信号图
提示
信号A和B的逻辑性相对于指示信号I以及参考信号R没有定义。信号图像可能会偏离。
特征
技术数据
内容补充
分辨率
0.25
mm
,
0.5
,
1
,
2
mm
系统精确度
±2
mm
在 TU = 20 °C 时
长度有关的误差取决于安装的情况
重复精度
±2
增量
测量范围
∞
行进速度
≤15
m/s
特征
技术数据
内容补充
环境温度
-10 … 70 °C
储存温度
-30 … 80 °C
相对湿度
100
%
允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP67
按照 EN 60529 标准
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
非反相的
|
信号符标 |
E1 |
E6X |
|
GND |
黑色 |
1 |
|
+UB |
棕色 |
2 |
|
A |
红色 |
3 |
|
B |
橙色 |
4 |
|
nc |
5 |
|
|
nc |
6 |
|
|
nc |
7 |
反相的
|
信号符标 |
E1 |
E6X |
|
A |
红色 |
1 |
|
B |
橙色 |
2 |
|
nc |
3 |
|
|
+UB |
棕色 |
4 |
|
GND |
黑色 |
5 |
|
/A |
黄色 |
6 |
|
/B |
绿色 |
7 |
反相式并带基准信号
|
信号符标 |
E1 |
E6X |
|
A |
红色 |
1 |
|
B |
橙色 |
2 |
|
I |
蓝色 |
3 |
|
+UB |
棕色 |
4 |
|
GND |
黑色 |
5 |
|
/A |
黄色 |
6 |
|
/B |
绿色 |
7 |
|
/I |
紫色 |
8 |
安装提示
|
A, 传感器/尺的读取间距 |
5 … 20 mm |
|
B, 横向偏移 |
±5 mm |
|
C, 同心度偏差 |
±10° |
|
D, 纵向斜度 |
±3° |
|
E, 横向斜度 |
±3° |
符号显示
系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
工作电压
4
随着电缆长度的增加，可能会出现电压下降的现象。 由此在设计电气系统时必须考虑到这一点。
连接方式
E1
电缆长度
01.0
01.0
20 m, 最小增量 1 m
输出电路
PP
只和运行电压4
只限于输出信号为 I
只限于输出信号为 NI
输出信号
NI
不在输出开关 TTL
基准参考信号
O
只限于输出信号为 I
分辨率
0.25
单位 mm
供货范围
- MSK4000
- 紧固套件
- 安装指南
