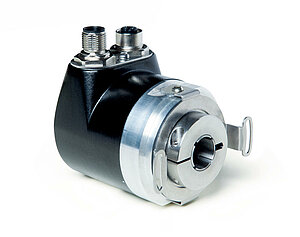

Absoluter Drehgeber WH5800M
absoluter magnetischer Drehgeber mit Hohlwelle
Der Drehgeber WH5800M ist ein magnetischer absoluter Drehgeber mit Hohlwelle, welcher speziell für den Einsatz in mobilen Maschinen entwickelt wurde. Durch seinen besonders robusten Aufbau und einer wahlweise CANopen- oder SAE J1939- Schnittstelle, ist er bestens für den harten Einsatz in mobilen Maschinen geeignet. Mit Hilfe der PURE.MOBILE Optionskarten, wie z.B. integrierte Neigungssensoren, Drehschalter, ist der WH5800M flexibel funktional erweiterbar ohne die Bauform zu verändern.
- Hohlwelle bis ø 15 mm
- Schnittstelle CANopen (DS406) oder SAE J1939
- Salznebel getestetes Gehäuse verfügbar
- hohe EMV-Verträglichkeit

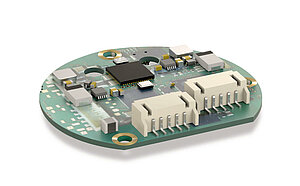

- mit PURE.MOBILE Technologie
- optional: Neigungssensor, Bus-Adresse über Drehschalter einstellbar, Digital I/O
- E1 Zulassung durch das Kraftfahrt-Bundesamt
- Single- oder Multiturn-Variante verfügbar
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.4
kg
Welle
Edelstahl rostfrei
Flansch
Aluminium
Gehäuse
Aluminiumdruckguss
KTL beschichtet
Drehzahl
≤3000
min⁻¹
Trägheitsmoment
≤110
gcm²
Anlaufdrehmoment
≤3
Ncm
bei 20 °C
Wellenbelastung
≤80
N
radial
≤40
N
axial
Kabelmantel
PVC
Anschlussart E1
Biegeradius Kabel
>25
mm
Anschlussart E1, statisch
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
8 … 36 V DC
verpolsicher
Stromaufnahme
20
mA
bei 36 V
28
mA
bei 24 V
76
mA
bei 8 V
Leistungsaufnahme
≤800
mW
ohne Last
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Statusanzeige
dreifarbige LED (rot/grün/gelb)
Gerätestatus/CAN-Status
Belastbarkeit
±36
V
CAN Schnittstelle
Schnittstelle
gemäß ISO 11898-1/2, galvanisch nicht getrennt
CANopen, CiA 301, CiA 303 Part 3, CiA 305, CiA 406
Adresse
1 … 127
Node-ID, per SDO oder Layer Setting Service (LSS)
Baudrate
20
kbit/s
50
kbit/s
125
kbit/s
250
kbit/s
500
kbit/s
800
kbit/s
1
Mbit/s
Zykluszeit
1.5
ms
typisch
Einschaltzeit
<150
ms
Parameter
gemäß CiA 301, CiA 303 Part 3, CiA 305, CiA 406
CANopen
Anschlussart
1x M12-Steckverbinder (A-kodiert)
5-polig, 1x Stift (Anschlussart E12E)
2x M12-Steckverbinder (A-kodiert)
5-polig, 1x Stift, 1x Buchse (Anschlussart E12)
offenes Kabelende
Anschlussart E1
Merkmal
Technische Daten
Ergänzung
Abtastung
magnetisch
Auflösung
14
bit
Singleturn, 16384 Schritte/Umdrehung
Messbereich
1
Umdrehung(en)
Singelturn
4096
Umdrehung(en)
Zulassung
E1
UN ECE R10 Genehmigungs-Nr.: E1*10R05/01*8898*00
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 85 °C
Lagertemperatur
-40 … 85 °C
relative Luftfeuchtigkeit
100
%
Betauung zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
EN 61326-3.1
Immunitätsanforderung Industrie, Emissionsgrenzwert Klasse B
ISO 11452-1, -2, -3, -4, -5
Störeinstrahlung EUB
ISO 7637-1, -2
Transiente Impulse
ISO 10605
Elektrostatische Entladung (E.S.D)
Schutzart
IP67
EN 60529
Salznebeltest
Schärfegrad 3
EN 60068-2-52 (Umgebungsbedingung SN)
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27, Halbsinus, 3 Achsen (+/-), je 3 Schocks
Vibrationsfestigkeit
100 m/s2, 10 … 2000 Hz
EN 60068-2-6, 3 Achsen, je 10 Zyklen
Mehr Informationen
Anschlussbelegung
E12, E12E
|
Signal |
PIN |
|
nc |
1 |
|
+UB |
2 |
|
GND |
3 |
|
CAN_H |
4 |
|
CAN_L |
5 |
E1
|
Signal |
Kabelfarbe E1 |
|
nc |
weiß |
|
+UB |
braun |
|
GND |
grün |
|
CAN_H |
gelb |
|
CAN_L |
grau |
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Anzahl Umdrehungen
1
Hohlwelle/
Durchmesser
10
Umgebungsbedingung
S
Anschlussart
E1
Kabellänge
01.0
in m
Option
O
nur bei CANopen
Zubehör
Vergleichbare Produkte
Lieferumfang
- WH5800M
- Kurzanleitung
