定位驱动器 AG01 inkremental
增量式
高效的紧密型定位驱动器用于简单的定位
- 简便的安装
- 通孔空心轴最大直径可达 14 毫米
- 在驱动轴上集成的磁性位置编码器
- 电气连接通过电缆或插头
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
技术制图
技术数据
机械参数
电气数据
环境条件
特征
技术数据
内容补充
重量
~1.5
kg
轴
钢材发蓝处理
外壳
铝材质，压铸锌粉末涂层
额定转矩/额定转速
1.1
Nm
在 430 min-1 时
i = 12.4 (70 W 电机)
2.1
Nm
在 225 min-1 时
i = 24 (70 W 电机)
4.2
Nm
在 100 min-1 时
i = 48 (70 W 电机)
工作方式
间歇运行 S3: 25 % 接通时间, 10 min.
按照 EN 60034-1 标准
Motor
特征
技术数据
内容补充
工作电压
0 … 24 V DC
70 W 电机
功率消耗
70
W
额定电流
2.9 A ±10 %
(70 W-M 电机)
最大负载电流 3.2 A
4.1 A ±10 %
(70 W-G 电机)
最大负载电流 4.5 A

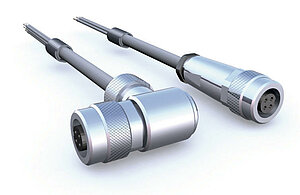

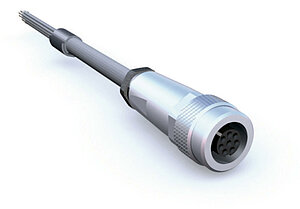

连接方式
2 个 M9 插拔连接器
4-芯式, 1个带芯针的插头; 8-芯式, 1个带芯针的插头
Geber
特征
技术数据
内容补充
工作电压
5 V DC ±5 %
位置编码器 LD5
24 V DC ±20 %
位置编码器 LD24+ OP
电流消耗
≤35
mA
输出电路
线驱动 (RS422)
位置编码器 LD5 + LD24
推拉式 (OP)
位置编码器 OP
输出信号
A, B, 0, /A, /B, I
脉冲频率
≤20
kHz
特征
技术数据
内容补充
环境温度
0 … 70 °C
0 … 80 °C
无位置编码器
储存温度
-20 … 80 °C
相对湿度
不允许凝露
EMV
EN 61800-3, 第二环境
抗干扰性 / 影响度
EN 61800-3, C3
干扰发射 / 放射量
防护等级
IP63 (IP65 可选择)
在已安装好适配插头时
按照 EN 60529 标准
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
≤100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
电机
|
信号符标 |
EX |
E1 |
|
+ |
1 |
M1, 白色印迹 |
|
+ |
2 |
|
|
- |
3 |
M2, 白色印迹 |
|
- |
4 |
编码器
|
信号符标 |
EX |
E1 |
|
B |
1 |
白色 |
|
+UB |
2 |
棕色 |
|
O |
3 |
绿色 |
|
A |
4 |
黄色 |
|
GND |
5 |
灰色 |
|
/A |
6 |
粉红色 |
|
/B |
7 |
蓝色 |
|
I |
8 |
红色 |
功率曲线
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
传动比
48
发动机功率
70W-M
轴结构设计/
直径
KR/14
只对空心轴型号 S
空心轴类型
S
扭矩臂
A
包括弹性轴套
连接方式
E1
电机带电缆长度
2
编码器带电缆长度
2
位置编码器
LD24
供货范围
- AG01 inkremental
- 快速参考指南
