Posizionatore AG01 inkremental
Incrementale
Attuatore compatto ad alte prestazioni per facilitare il posizionamento
- Montaggio facile
- Albero cavo passante possibile con ø fino a max. 14 mm
- Trasduttore di posizione magnetico integrato su albero di uscita
- Collegamento elettrico tramite cavo o connettore
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~1.5
kg
albero
acciaio brunito
Corpo
alluminio, pressogetto di zinco rivestito con polveri
Coppia nominale/N. di giri nominale
1.1
Nm
con 430 min-1
i = 12.4 (motori da 70 W)
2.1
Nm
con 225 min-1
i = 24 (motori da 70 W)
4.2
Nm
con 110 min-1
i = 48 (motori da 70 W)
Modo operativo
funzionamento intermittente S3: rapp. d'inserz. 25 %, 10 min.
EN 60034-1
Motor
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
0 … 24 V DC
motori da 70 W
Potenza assorbita
70
W
Corrente nominale
2.9 A ±10 %
(motore da 70 W-M)
max. corrente di carico 3.2 A
4.1 A ±10 %
(motore da 70 W-G)
max. corrente di carico 4.5 A

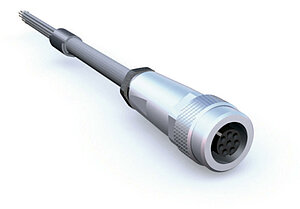

Tipo di connessione
2 connettori M9
4 poli, 1 connettore maschio8 poli, 1 connettore maschio
Geber
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
5 V DC ±5 %
trasduttore di posizione LD5
24 V DC ±20 %
trasduttore di posizione LD24 + OP
Corrente assorbita
≤35
mA
Circuito di uscita
Line Driver (RS422)
trasduttore di posizione LD5 + LD24
Push Pull (OP)
trasduttore di posizione OP
Segnali di uscita
A, B, 0, /A, /B, I
Frequenza degli impulsi
≤20
kHz
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
0 … 70 °C
0 … 80 °C
senza trasduttore di posizione
Temperatura di stoccaggio
-20 … 80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
EN 61800-3, secondo ambiente
immunità / immissione
EN 61800-3, C3
emissione elettromagnetica / emissione
Grado di protezione
IP63 (opzionale IP65)
con controspine montate
EN 60529
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6
Ulteriori informazioni
piedinatura
Motore
|
Segnale |
EX |
E1 |
|
+ |
1 |
M1, stampato in bianco |
|
+ |
2 |
|
|
- |
3 |
M2, stampato in bianco |
|
- |
4 |
Trasduttore
|
Segnale |
EX |
E1 |
|
B |
1 |
bianco |
|
+UB |
2 |
marrone |
|
O |
3 |
verde |
|
A |
4 |
giallo |
|
GND |
5 |
grigio |
|
/A |
6 |
rosa |
|
/B |
7 |
blu |
|
I |
8 |
rosso |
Curva di rendimento
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Trasmissione
48
potenza motore
70W-M
esecuzione albero/
diametro
KR/14
solo per l'albero cavo modello S
albero cavo tipo
S
Ammortizzatore di coppia
A
incl. boccola in elastomero
Tipo di connessione
E1
lungh. cavo motore
2
lungh. cavo trasduttore
2
trasduttore di posizione
LD24
Volume di fornitura
- AG01 inkremental
- Guida all’uso
