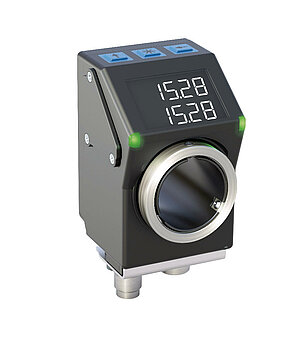

理论值显示器 AP10T
带总线接口，用于尺寸部件或者工具的更换
带有信息通讯界面的设定值显示器可在更换产品或更改格式时可视化引导操作员进行设置。 通过优化的可读性提供直观的用户指导： 红绿色 LED 指示灯明确显示是否需要更改部分格式。 借助背光显示器，可以清楚地显示名称或设定值和实际值。 操作员可使用确认按钮确认转换操作。这意味着将来可以通过 AP10T 设定值显示器避免通过机器设置造成的错误，从而使灵活的生产机器提供最高的工艺过程可靠性。
- 带总线接口的理论值显示器无实际值测量
- 用于确认的大操作键
- 读取性最优化的背光显示器
- 双行 LCD 显示器
- 集成式 RS485 通讯接口，CAN 总线为可选项
- 通过双色状态LED灯引导用户
- 防护等级 IP53, 可选 IP65
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.09
kg
外壳
增强塑料
镀铜螺纹式接头 / 金属式接地端子
颜色
黑色, RAL 9005
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
电流消耗
~30
mA
当使用 LED 运行时，每个 LED 加上约 3 mA
功率消耗
~0.72
VA
所使用的电源的最大供电功率: 100 VA.所使用的电源符合 SELV/Limited Energy (IEC 61010-1) 或者 SELV/LPS (IEC 60950-1) 或者 Class 2 (UL 1310).
参数存储器
1010 次循环
也适用于校准过程
指示/指示范围
6-位显示, LCD 灯为 14-段, 高度为约 8 mm
小数点，双行，特殊字符（红色/白色 LED 背光）
状态指示
2 个双色 LED 灯（红色/绿色）
位置状态，可参数化
按键
确认，参数化
总线连接
RS485, CANopen
无电气隔离
连接方式
2 个 M8 插拔连接器 (A 编码)
4 针、1 个插口、1 个插头
通过 6.3 mm 扁插头或者端头接线片接地
特征
技术数据
内容补充
许可
UL
UL 61010-1, 文件号 E503367
特征
技术数据
内容补充
环境温度
0 … 60 °C
储存温度
-20 … 80 °C
相对湿度
不允许凝露
EMV
按照 EN 61326-3-1 标准
工业用抗扰度要求、辐射限值 B 级、需要屏蔽电缆
安全条例
德欧标准 DIN EN 61010-1 (VDE 0411-1), UL 61010-1
功率受限的供电根据 DIN EN 61010-1 第 9.4. 节
防护等级
IP53
符合 EN 60529 标准，仅在已连接配套插件时有效（防护类型未经过 UL 测试）
IP65
符合 EN 60529 标准，仅在已连接配套插件时有效（防护类型未经过 UL 测试）
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
接口
|
RS485 |
CAN-Bus |
PIN |
|
TxRx-/DÜB |
CANL |
1 |
|
TxRx+/DÜA |
CANH |
2 |
|
+24 V DC |
+24 V DC |
3 |
|
GND |
GND |
4 |
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
界面接口/
报告记录
S3/09
防护等级
IP53
视窗
SF
防撞击
供货范围
- AP10T
- CD 上的资料
- 安装指南
