Affichage valeur de consigne AP10T
avec interface de bus, pour le remplacement de pièces de format ou d'outil![](/fileadmin/_processed_/2/d/csm_CRUUS_f9eba1ddd2.jpg)
![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/b/2/csm_31409_LOGO_SIKONET5_12-2016_e705b29023.jpg)
L'afficheur de valeur de consigne avec interface de communication visualise les instructions données à l'opérateur lors du changement de produit ou de changements de format. La lecture est optimisée pour un guidage intuitif de l'opérateur : les LED rouges/vertes indiquent si un changement de format est nécessaire. L'écran rétroéclairé permet d'afficher clairement les désignations et les valeurs de consige et réelle. L'opérateur confirme le changement avec une touche d'acquittement.Les réglages erronés de la machine pourront ainsi être à l'avenir évitées avec l'afficheur de valeur de consigne AP10T, ce qui rendra le processus des machines de production flexibles plus sûr.
- Affichage de la valeur de consigne avec interface de bus sans mesure de la valeur réelle
- Grosse touche pour acquittement
- Écran rétroéclairé de lecture optimale
- Afficheur LCD 2 lignes
- Interface RS485 intégrée, bus CAN en option
- Guidage de l'utilisateur par LED d'état bicolores
- Indice de protection IP53, en option IP65
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.09
 kg
Boîtier
 plastique renforcé
filet de connecteur laiton nickelé / couvercle, mise à la terre métal
Couleur
 noir, RAL 9005
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
Consommation de courant
~30
 mA
pour le fonctionnement avec des LED plus ~3 mA par LED
Puissance absorbée
~0.72
 VA
puissance d'alimentation max. du bloc d'alimentation utilisé : 100 VA.Le bloc d'alimentation utilisé satisfait à SELV/Limited Energy (CEI 61010-1) ou SELV/LPS (CEI 60950-1) ou classe 2 (UL 1310).
mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Afficheur/zone d'affichage
 6 chiffres, LCD 14 segments,~ 8 mm de hauteur
virgule décimale, 2 lignes (LED rétroéclairée rouge/blanc)
Affichage d'état
 2 LED bicolores (rouge/vert)
état d'acquittement, paramétrable
Touches
 acquittement, paramétrer
Connecteur bus
 RS485, CANopen
sans séparation galvanique
Type de branchement
 2 connecteurs M8 (codage A)
4 pôles, 1 douille, 1 broche
 mise à la terre via connecteur plat 6.3 mm ou cosse
Caractéristique
Caractéristiques techniques
Complément
autorisation
 UL
UL 61010-1, fichier n° E503367
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
0 … 60 °C
Température de stockage
-20 … 80 °C
Humidité relative
formation de rosée non admise
CEM
 EN 61326-1
immunité requise industrie, limite d'émission classe B, conducteur blindé indispensable
Prescription de sécurité
 DIN EN 61010-1 (VDE 0411-1), UL 61010-1
Alimentation à puissance limité selon DIN EN 61010-1 section 9.4.
Type de protection
 IP53
EN 60529, uniquement avec contre-connecteur (indice de protection non examiné par UL)
 IP65
EN 60529, uniquement avec contre-connecteur (indice de protection non examiné par UL)
Résistance aux chocs
500 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Plus d’informations
affectation des broches
Interfaces
RS485 |
CAN-Bus |
PIN |
TxRx-/DÜB |
CANL |
1 |
TxRx+/DÜA |
CANH |
2 |
+24 V DC |
+24 V DC |
3 |
GND |
GND |
4 |
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
interface/
protocole
S3/09
Type de protection
IP53
Fenêtre
SF
protection contre les chocs

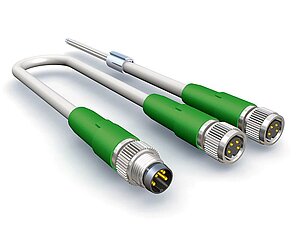

Accessoires

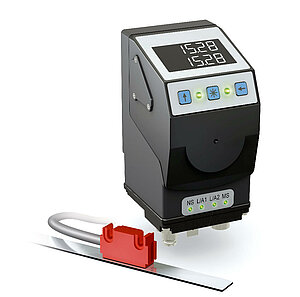

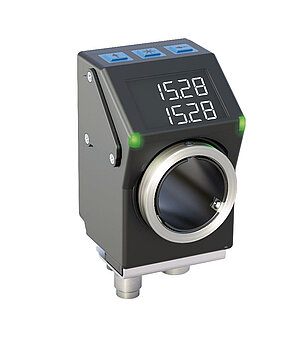

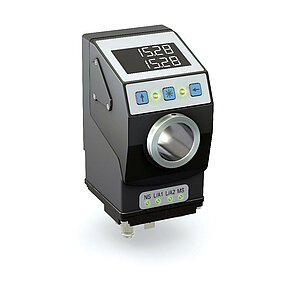

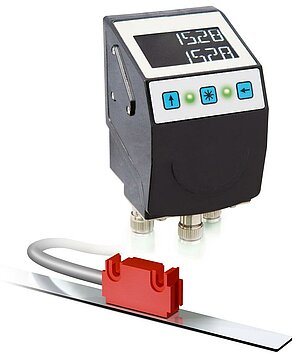

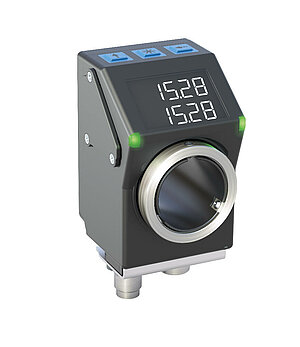

Produits comparables
Étendue de la livraison
- AP10T
- Documentation sur CD
- Instructions de montage
