电子式位置指示器 AP10
带接口

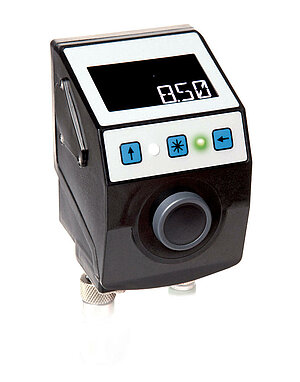

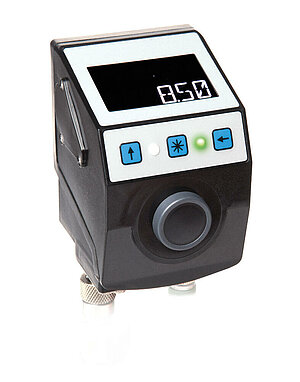

具有通信功能接口的位置指示器 AP10 主要用于监视格式调整，以减少设置时间和提高机器效率。为了提高直观的用户指导对可读性进行了优化: 背光显示器清晰地显示出理论值和实际值，并且 2 个 LED 灯明确地显示出必须进行调整的方向。借助 IO-Link 接口并可将其简便和可靠地集成到模块化机器中。
- 带有接口的电子位置指示器
- 不锈钢空心轴直径 20 毫米，可选直径达 25.4 毫米
- 背光显示屏
- 双行 LCD 用于显示理论值和实际值
- 复位、增量、偏移值通过键盘操作
- 集成式 RS485 通讯接口、CAN 总线或 IO-Link 系统为可选项
- 使用磁扫描的强大的传感器装置
- 通过 LED 状态指示灯引导使用者
- 对位置指示器 DA09S 的可扩建性
- 防护等级 IP53, 可选 IP65
- 工业 4.0 就绪
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.2
kg
轴
不锈钢
外壳
增强塑料
镀铜螺纹式接头 / 金属式接地端子
颜色
黑色, RAL 9005
转速
≤500
min-1
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
电流消耗
~30
mA
当使用 LED 运行时，每个 LED 加上约 3 mA
功率消耗
~0.72
VA
所使用的电源的最大供电功率: 100 VA.所使用的电源符合 SELV/Limited Energy (IEC 61010-1) 或者 SELV/LPS (IEC 60950-1) 或者 Class 2 (UL 1310).
电池寿命
~8
年份(s)
参数存储器
1010 次循环
也适用于校准过程
指示/指示范围
6-位显示, LCD 灯为 14-段, 高度为约 8 mm
小数点、2行、特殊字符（红色/白色LED背光）
特殊字符
顺时针旋转箭头，逆时针旋转箭头，增量，电池
状态指示
2 个双色 LED 灯（红色/绿色）
位置状况，可参数化
按键
增量功能，参数化，重置
接口
RS485, CANopen, IO-Link
无电气隔离
连接方式
2 个 M8 插拔连接器 (A 编码)
4 针, 1 个插口, 1 个插头 (RS485, CANopen)
1个 M8 插拔连接器 (A 编码)
4 针, 1 个插头 (IO-Link)
通过 6.3 mm 扁插头或者端头接线片接地
特征
技术数据
内容补充
扫描
磁性
分辨率
880
增量/转数
指示值/转数可自由编程
测量范围
≤190650
rotation(s)
许可
UL
UL 61010-1, 文件号 E503367
特征
技术数据
内容补充
环境温度
0 … 60 °C
储存温度
-20 … 80 °C
相对湿度
不允许凝露
EMV
按照 EN 61326-3-1 标准
工业用抗扰度要求、辐射限值 B 级、需要屏蔽电缆
安全条例
德欧标准 DIN EN 61010-1 (VDE 0411-1), UL 61010-1
功率受限的供电根据 DIN EN 61010-1 第 9.4. 节
防护等级
IP53
符合 EN 60529 标准，仅在已连接配套插件时有效（防护类型未经过 UL 测试）
IP65
符合 EN 60529 标准，仅在已连接配套插件时有效（防护类型未经过 UL 测试）
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
接口
|
RS485 |
CAN-Bus |
IO-Link |
PIN |
|
TxRx-/DÜB |
CANL |
L+ (+UB) |
1 |
|
TxRx+/DÜA |
CANH |
nc |
2 |
|
+UB |
+UB |
L- (GND) |
3 |
|
GND |
GND |
C/Q |
4 |
工业 4.0
在绝大多数情况下，与位置指示器进行的数据交换仅限于过程数据的交换。 智能指示器却除了提供过程数据之外，还提供其他状态监视性信息，以进行从状态监视„Condition Monitoring“ 至预测性维护 „Predictive Maintenance“ 等整体过程的评估工作：
|
工艺数据 |
智能值 |
智能式功能 |
|
实际位置 |
电池电压 |
更换电池的计划 |
|
"要求位置 " |
速度 |
超载 |
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
界面接口/
报告记录
CAN
空心轴/
直径
20
减径套
扭矩臂/
方向
II
可选
防护等级
IP53
视窗
SF
防撞击
附件
类似产品
供货范围
- AP10
- 安装指南
