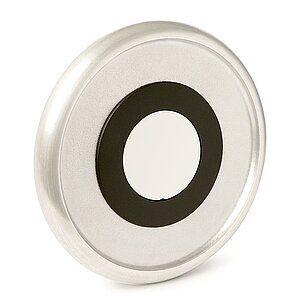

Rueda manual HR6
Rueda manual de aluminio moleteada de alta calidad- Rueda manual de aluminio moleteado de muy alta calidad
- Forma constructiva compacta
- Superficie revestida de plástico, anodizada o desnuda
- Diversos acabados del cubo
Dibujo técnico
Característica
Datos mecánicos
Característica
Característica
Complemento
Peso
0.3
 kg
HR6
Material
 aluminio
Tabla de medidas
øD |
ødv |
ødx |
ød1 |
a |
b |
c |
e |
Apto para |
65 |
5.8 |
20 |
30 |
50 |
35 |
15 |
20 |
S50/1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
ødv = d pretaladrado; ødx = d máx.
Mecanizado especial
Tipo de rueda manual |
HR6 |
||||
Taladro dH7 |
6 … 8 |
9, 10 |
11, 12 |
13 … 16 |
17 … 20 |
Anchura de ranura en resorte de ajuste JS9 |
3 |
4 |
5 |
||
Agujero para clavija |
3.8/10 |
3.8/10 |
3.8/10 |
4.8/10 |
|
Rosca d cubo sin ranura d chaveta JS9 |
M4/10 |
M4/10 |
M4/10 |
M6/10 |
|
Rosca cubo c. ranura muelle ajuste JS9 |
M3/10 |
M3/10 |
M4/10 |
||
3 |
1 |
1 |
1 |
1 |
1 |
Los elementos resaltados en naranja son características del pedido
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
superficie
B
Diámetro taladro
5.8
06
20 mm, en pasos de 1 mm
ver tabla de medidas, valor máximo ødx
chavetero
OP
según DIN 6885/1 T1
según DIN 6885/1 T1
Agujero para clavija
OS
ver tabla de medidas; valor GfG
rosca de cubo
ONG
cubo torneado
OAN
ver tabla Mecanizados especiales, según el tipo de rueda manual, sólo si agujero para clavija "OS"

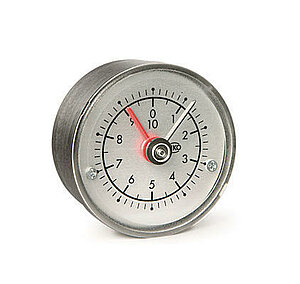

indicador de posición
PM
es necesario pedido aparte de un indicador de posición
es necesario pedido aparte de un indicador de posición
Accesorio
Volumen de suministro
- HR6
